Características

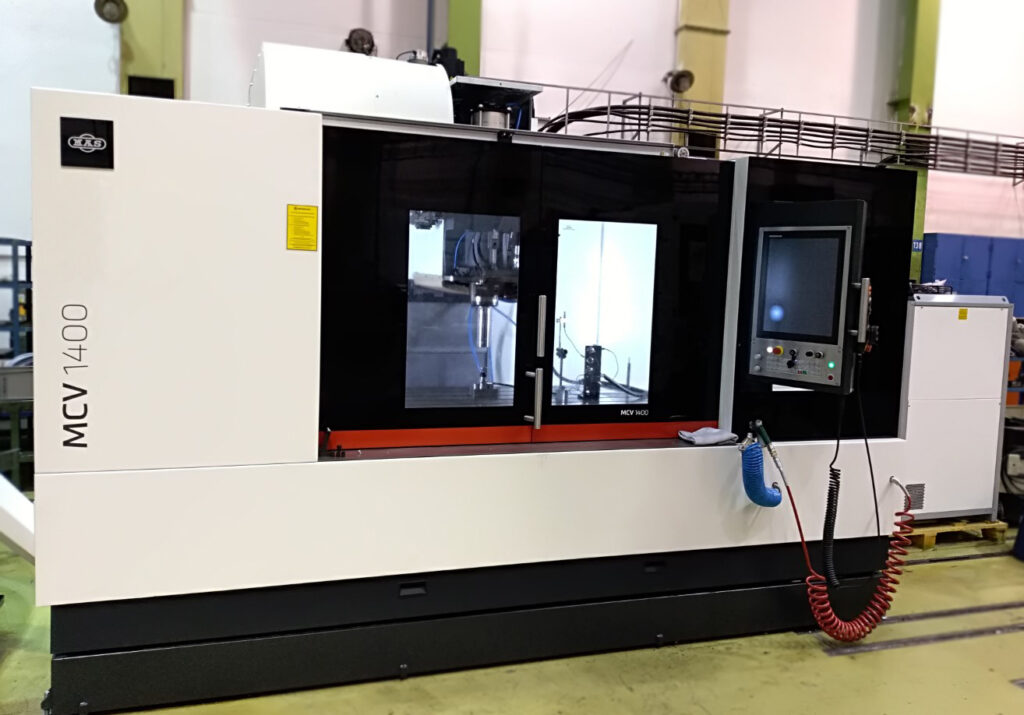

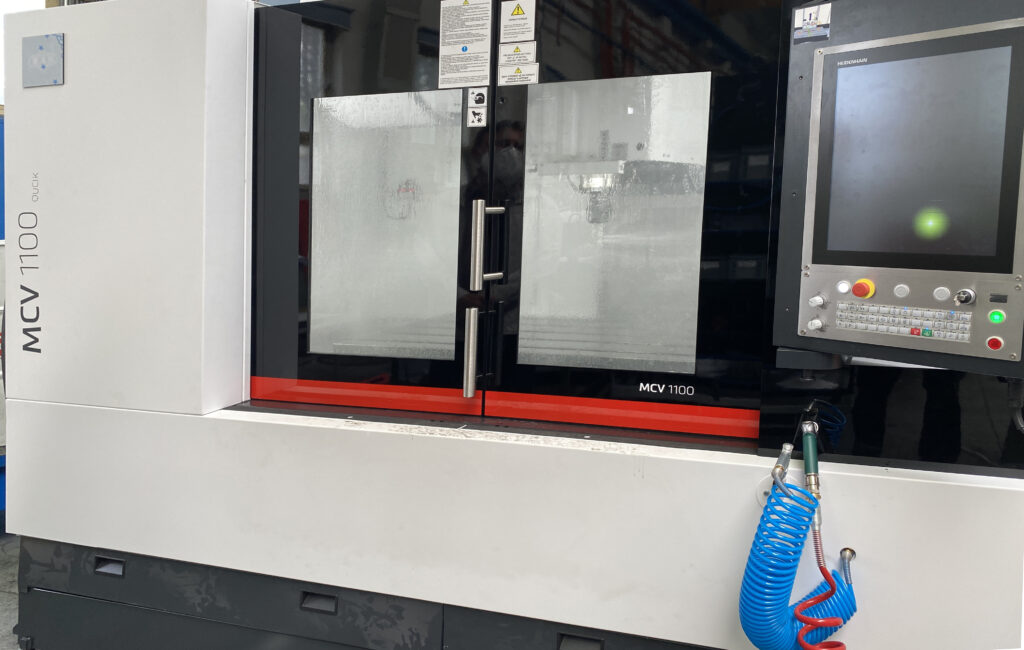

Centros de Mecanizado MCV 1100 Y 1400
| MCV 1100 Quick | MCV 1400 Quick | ||
| MESA | |||
| Dimensiones mesa |
mm |
1.300×650 |
1.600×650 |
| Peso máx. admitido en mesa |
Kg |
1.250 |
1.250 |
| CAPACIDAD DE TRABAJO | |||
|
Eje X |
mm | 1.100 |
1.400 |
|
Eje Y |
mm | 650 |
650 |
| Eje Z |
mm |
750 |
750 |
| HUSILLO | |||
|
Cono husillo |
– | ISO 40 |
ISO 40 |
| Velocidad máxima |
Rpm |
12.000 |
12.000 |
|
Motor (S1/S6 – 40 %) |
Kw | 21,5/32,3 |
21,5/32,3 |

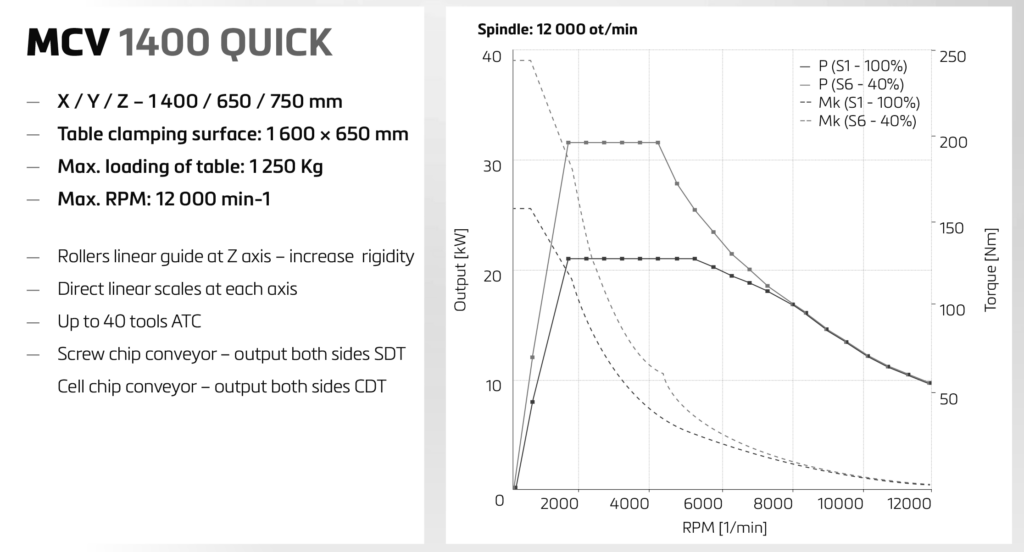

| Par nominal (S1/S6 -40%) |
Nm |
157/236 |
157/236 |
| AVANCES | |||
| Avance rápido X,Y,Z |
m.min-1 |
30 |
30 |
| Avance de trabajo X,Y,Z |
mm.min-1 |
2-30.000 |
2-30.000 |
| CARGADOR DE HERRAMIENTAS | |||
| Capacidad |
– |
24 |
24 |
| Precisión CSN ISO 230-2 | |||
| Sistema medición X,Y,Z |
– |
Directo (reglas Heidenhain) |
Directo |
| Precisión posicionamiento |
mm |
0,012 |
0,012 |
| Precisión de repetitividad |
mm |
0,005 |
0,005 |
|
Posicionamiento |
– | Reglas lineales |
Reglas lineales |
|

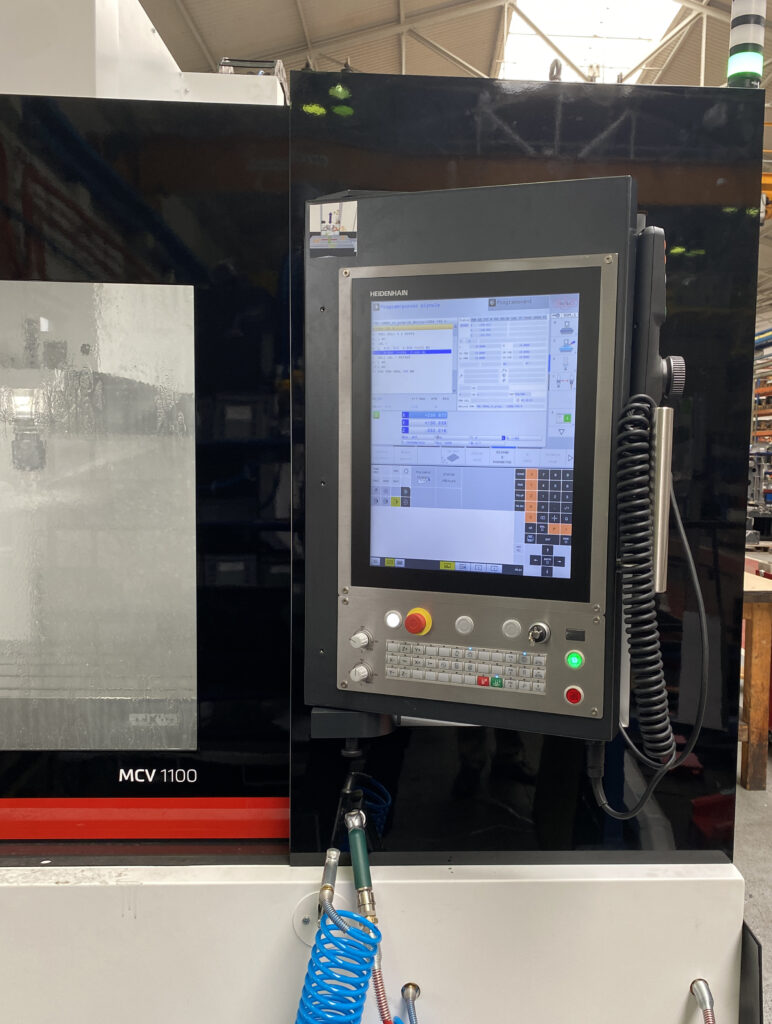

CNC |
– | Heidenhain TNC 620 |
Heidenhain TNC 620 |
Configuración estándar
- Bomba de lubricación de engrase centralizada
- Unidad de refrigeración para refrigeración externa
- Refrigeración por aire exterior de las herramientas
- Iluminación adicional en el cabezal
- Volante electrónico
- Tarjeta ETHERNET
- Transportador de virutas tipo sin fin
- Cargador de herramientas
- Pistola de aire
