Features

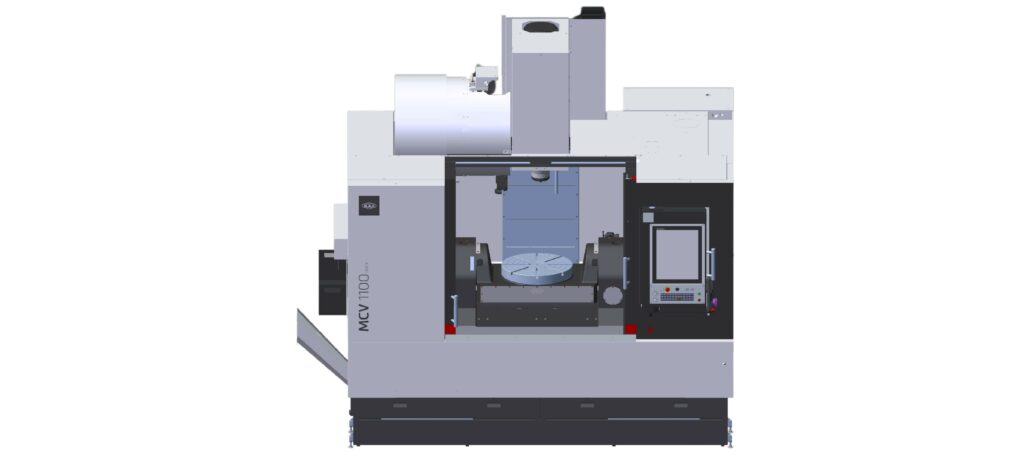

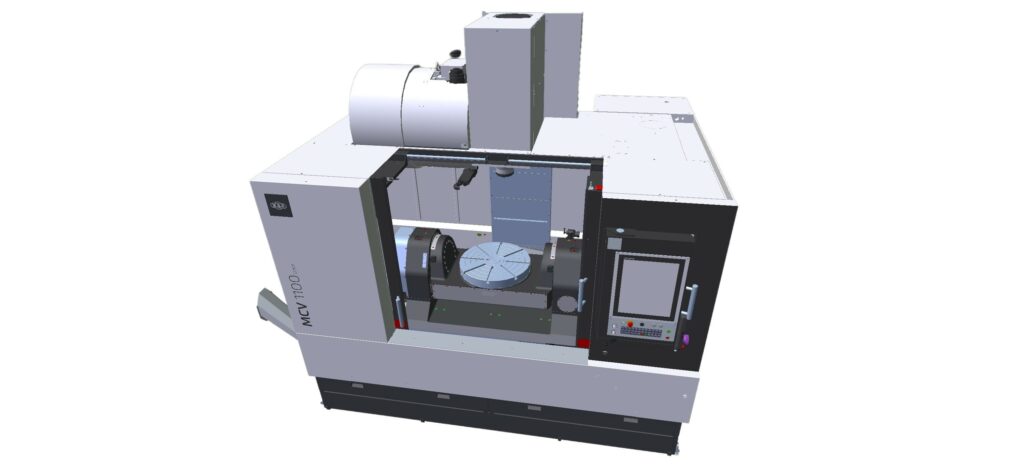

| MCV 1100 5AX | ||
| MESA | ||
| Diámetro | mm | 520 |
| Peso máx. admitido en mesa | Kg | 400 |
| Inclinación eje A | ± 110º | |
| Giro eje C | 360º | |
| CAPACIDAD DE TRABAJO | ||
| Eje X | mm | 880 |
| Eje Y | mm | 650 |
| Eje Z | mm | 520 |
| HUSILLO | ||
| Cono husillo | – | ISO 40 |

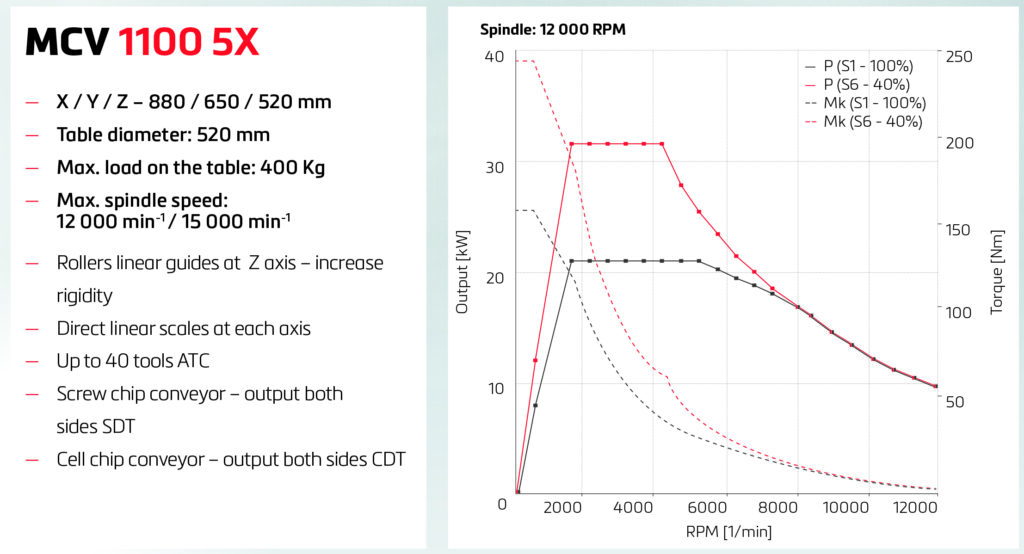

| Velocidad máxima | min-1 | 20-12.000/15.000 |
| Motor (S1/S6-40%) | Kw | 21.5/32.3 |
| Par nominal (S1/S6 -40%) | Nm | 30.000 |
| AVANCES | ||
| Avance de trabajo X,Y,Z | mm.min-1 | 1-16.000 |
| Avance rápido X,Y,Z | mm.min-1 | 30.000 |
| CARGADOR DE HERRAMIENTAS | ||
| Capacidad | – | 40 |
| PRECISIÓN | ||
| Precisión posicionamiento | mm | 0,012 |
| Precisión de repetitividad | mm | 0,005 |
| CNC | HEIDENHAIN TNC 640 | |
Configuración estándar de la máquina
- CNC HEIDENHAIN TNC 640
- Medición directa X,Y,Z mediante reglas y eje giratorio
- Mesa giratoria e inclinable MAS
- Refrigeración externa
- Cubierta de techo
- Volante electrónico
- Cargador de herramientas tipo brazo
- Tarjeta Ethernet
- Extractor de virutas
- Lubricación central mecánica de husillos y guías lineales
- Refrigeración por aire interna y externa de la herramienta
