Features
|
|
MCV 1270 | MCV 1000 | |
| MESA | |||
| Dimensiones mesa |
mm |
1.500×670 | 1.300X670 |
|
Peso máx. admitido en mesa |
Kg | 1.200 |
1.200 |

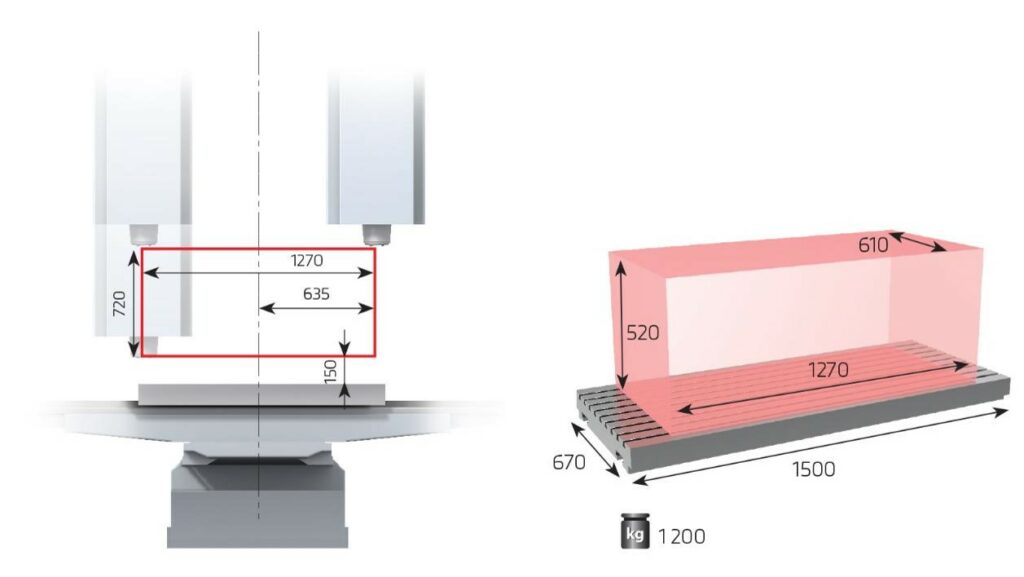

| CAPACIDAD DE TRABAJO | |||
|
Eje X |
mm | 1.270 | 1.016 |
| Eje Y |
mm |
610 | 610 |
|
Eje Z |
mm | 720 |
720 |
|
Distancia husillo-mesa |
mm | 150-870 |
120-840 |
| AVANCES | |||
| Avance rápido X,Y,Z |
mm.min-1 |
40.000 | 40.000 |
|
Avance de trabajo X,Y,Z |
mm.min-1 | 40.000 |
40.000 |
| CARGADOR DE HERRAMIENTAS | |||
|
Capacidad |
– | 30 |
24 |
| Precisión CSN ISO 230-2 | |||
| Sistema medición X,Y,Z |
– |
Directo |
Directo |
| Precisión posicionamiento |
mm |
0,01 |
0,01 |
| Precisión de repetitividad |
mm |
0,005 |
0,004 |
|
Posicionamiento |
– | Reglas lineales |
Reglas lineales |
|
CNC |
– | Heidenhain TNC 640 |
Heidenhain TNC 640 |

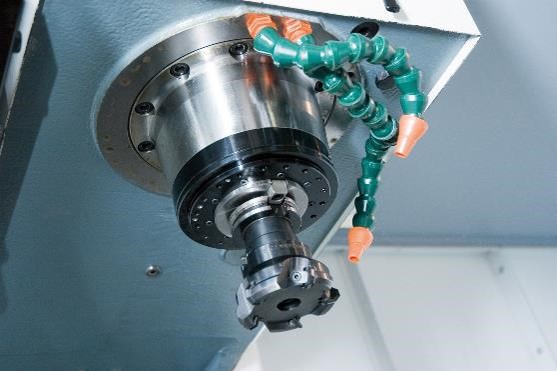

Tipos de cabezales
| POWER | SPEED | SPEED | SPRINT | RAPID | ||
 |
MCV 1000, MCV 1270 |
MCV 750, MCV 1000, MCV 1270 |
||||
| Cono |
ISO 50 |
HSK-A63 | ISO 40 | HSK-A63 |
HSK-A63 |
|
|
Velocidad máxima |
Min-1 | 8,000 | 12,000 | 12,000 | 18,000 | 24,000 |
|
Revoluciones |
Min-1 | 800 | 2,000 | 2,000 | 2,800 |
2,980 |
|
Motor S1/S6 |
Kw | 28 / 43 | 32 / 48 | 32 / 48 | 25 / 35 | 19 / 26.7 |
|
Par S1/S6 |
Nm | 406 / 623 | 130 / 200 | 130 / 200 | 86 / 120 |
60 / 86 |
|
Cambio de gamas |
2 levels | Fluently | Fluently | Fluently |
Fluently |
|
| MCV 1270 | MCV 1000 | ||
| MESA | |||
| Dimensiones mesa |
mm |
1.500×670 | 1.300X670 |
|
Peso máx. admitido en mesa |
Kg | 1.200 |
1.200 |
| CAPACIDAD DE TRABAJO | |||
|
Eje X |
mm | 1.270 | 1.016 |
| Eje Y |
mm |
610 | 610 |
|
Eje Z |
mm | 720 |
720 |
|
Distancia husillo-mesa |
mm | 150-870 |
120-840 |
| AVANCES | |||
| Avance rápido X,Y,Z |
mm.min-1 |
40.000 | 40.000 |
|
Avance de trabajo X,Y,Z |
mm.min-1 | 40.000 |
40.000 |
| CARGADOR DE HERRAMIENTAS | |||
|
Capacidad |
– | 30 |
24 |
| Precisión CSN ISO 230-2 | |||
| Sistema medición X,Y,Z |
– |
Directo |
Directo |
| Precisión posicionamiento |
mm |
0,01 |
0,01 |
| Precisión de repetitividad |
mm |
0,005 |
0,004 |
|
Posicionamiento |
– | Reglas lineales |
Reglas lineales |
|
CNC |
– | Heidenhain TNC 640 |
Heidenhain TNC 640 |
Tipos de cabezales
| POWER | SPEED | SPEED | SPRINT | RAPID | ||
|
MCV 1000, MCV 1270 |
MCV 750, MCV 1000, MCV 1270 |
||||
| Cono |
ISO 50 |
HSK-A63 | ISO 40 | HSK-A63 |
HSK-A63 |
|
|
Velocidad máxima |
Min-1 | 8,000 | 12,000 | 12,000 | 18,000 | 24,000 |
|
Revoluciones |
Min-1 | 800 | 2,000 | 2,000 | 2,800 |
2,980 |
|
Motor S1/S6 |
Kw | 28 / 43 | 32 / 48 | 32 / 48 | 25 / 35 | 19 / 26.7 |
|
Par S1/S6 |
Nm | 406 / 623 | 130 / 200 | 130 / 200 | 86 / 120 |
60 / 86 |
|
Cambio de gamas |
2 levels | Fluently | Fluently | Fluently |
Fluently |
|
