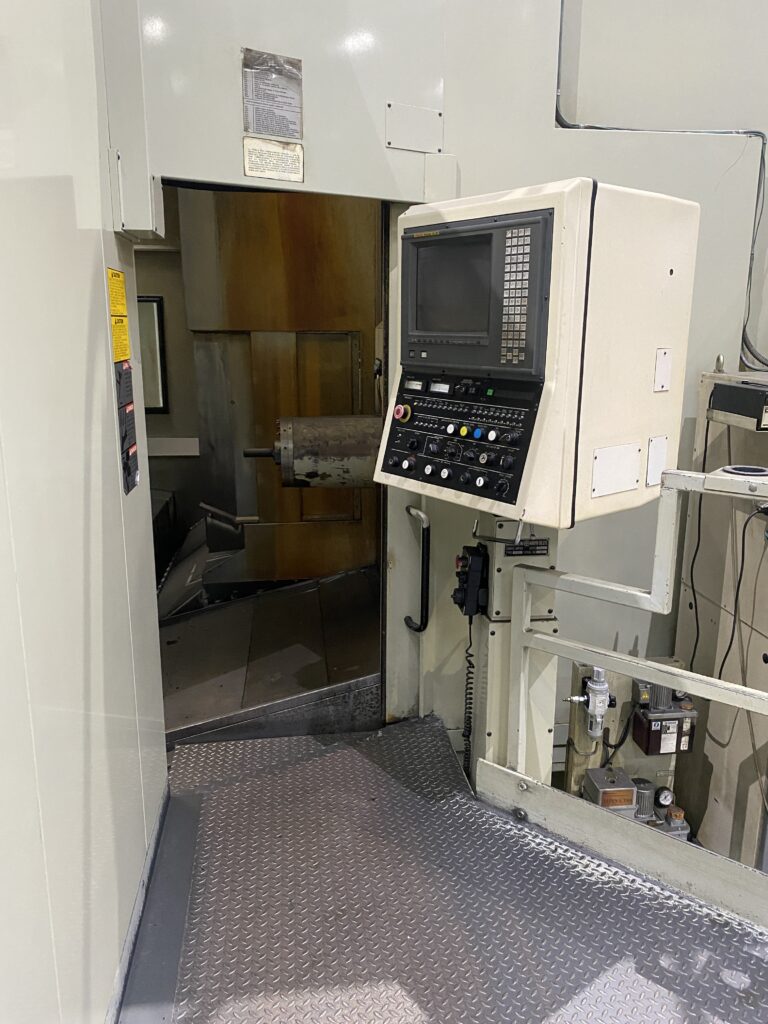

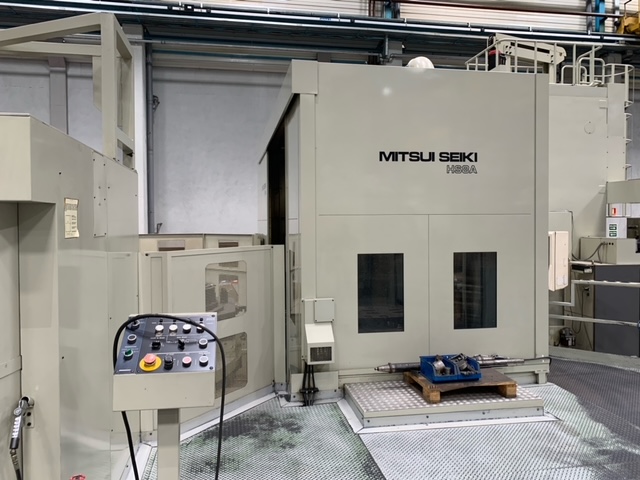

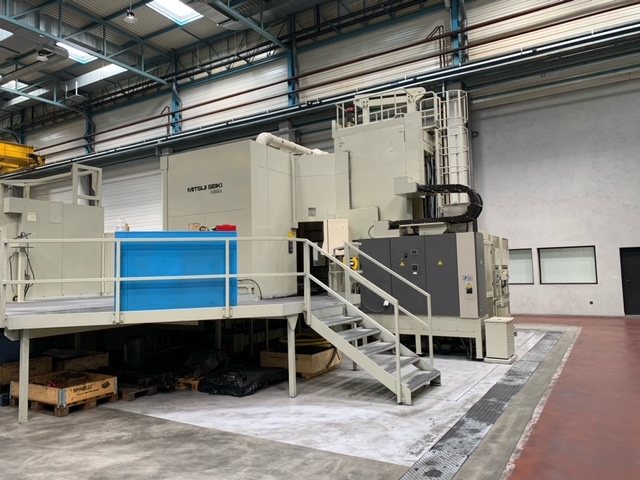

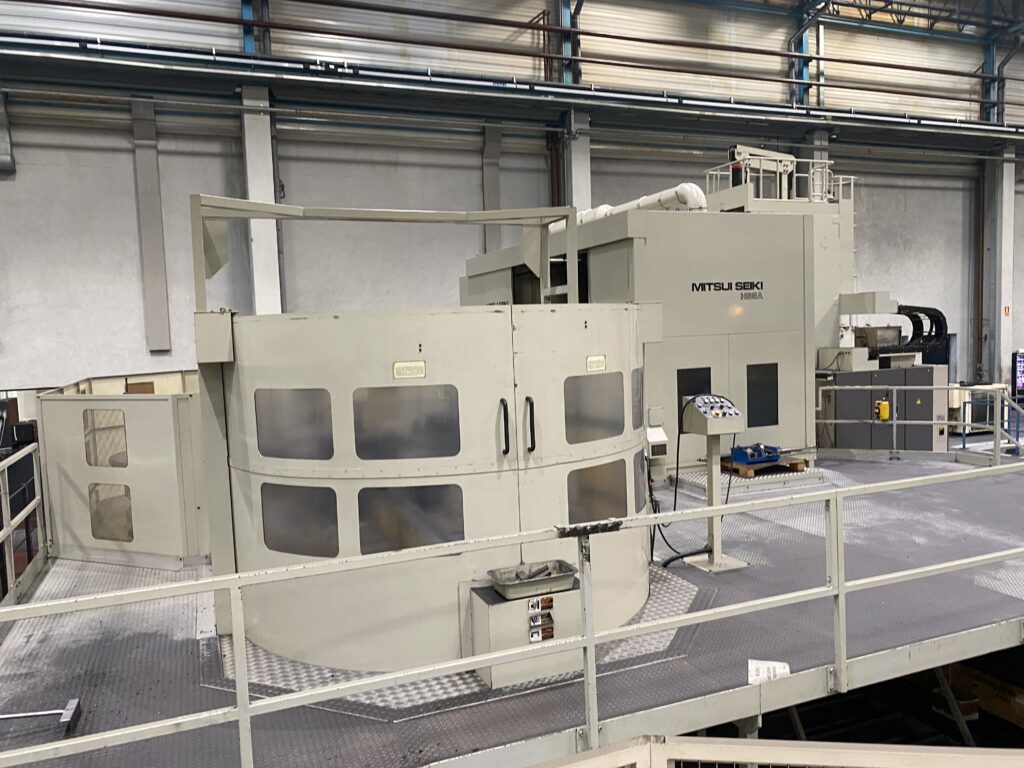

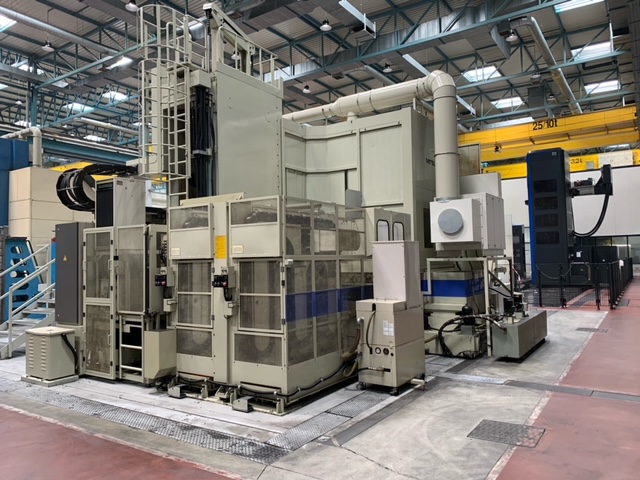

Centro horizontal MITSUI-SEIKI HS68A

Ref: 3827

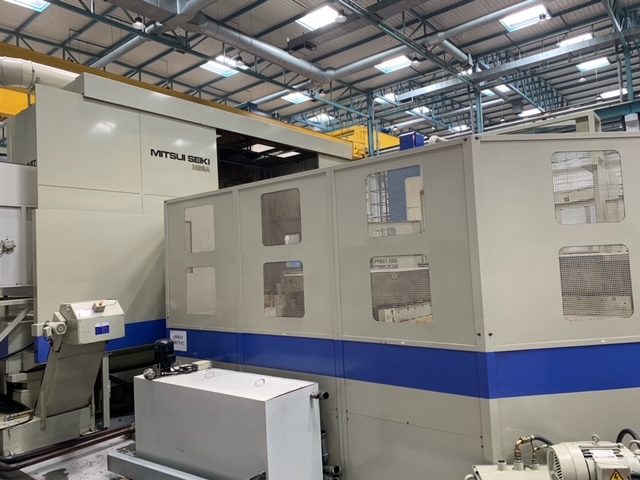

Centro horizontal MITSUI-SEIKI



Características técnicas



Recorridos
X – Longitudinal mesa mm 2.400
Y – Vertical cabezal mm 2.030
Z – Transversal columna mm 1.200
Distancia husillo a centro de la mesa mm 0-1.500

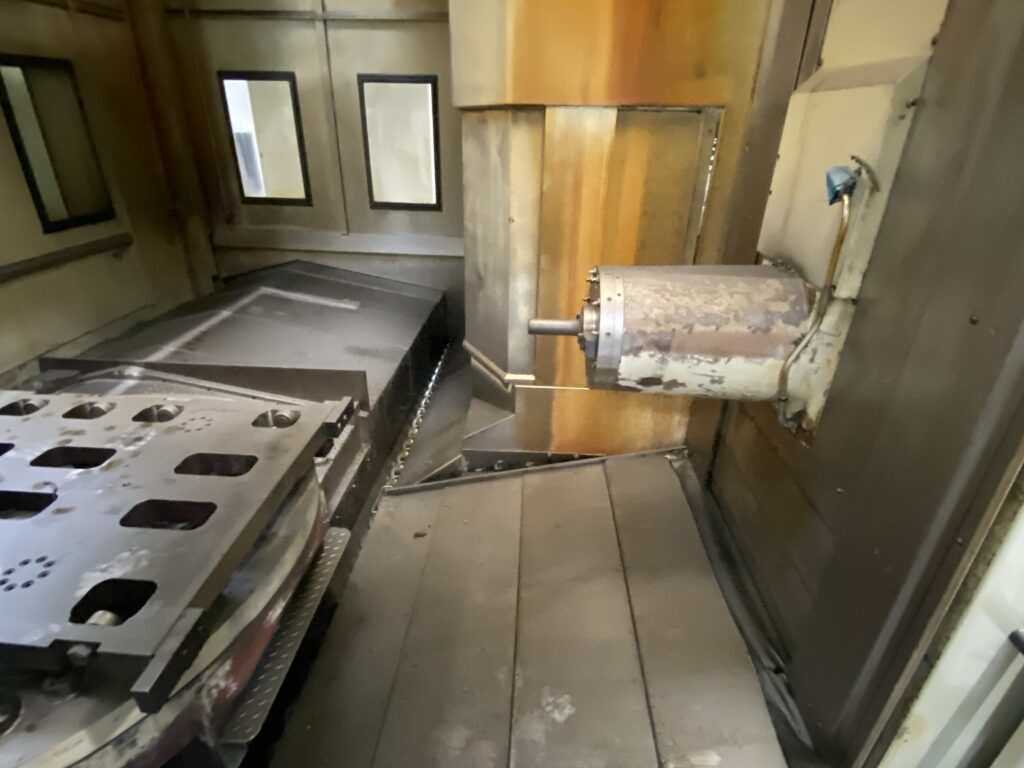

Cabezal
Diámetro mm 130
Cono ISO7/24 No. 50
Revoluciones rpm 8-3.150
Potencia motor Kw 37
Par Kg•m 224



Mesa
Dimensiones mesa mm 1.500×1.500
Carga máxima de mesa Kg 8.000
Altura suelo a la mesa mm 1.750



Avances
Avance rápido eje X mm/min 7.000
Avance rápido eje Y, Z mm/min 10.000
Avance rápido eje B º/min 2.000

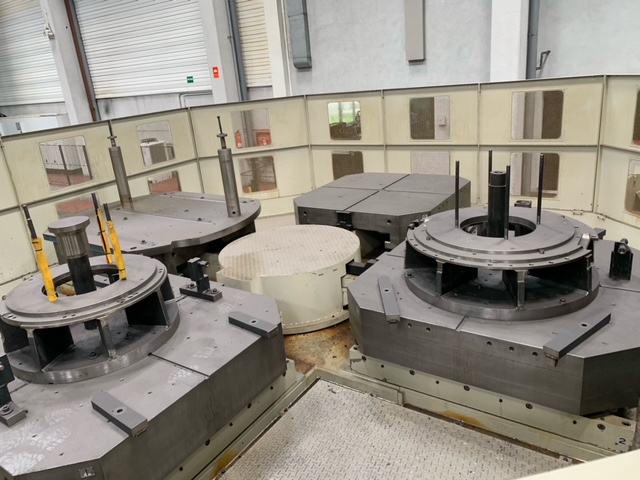

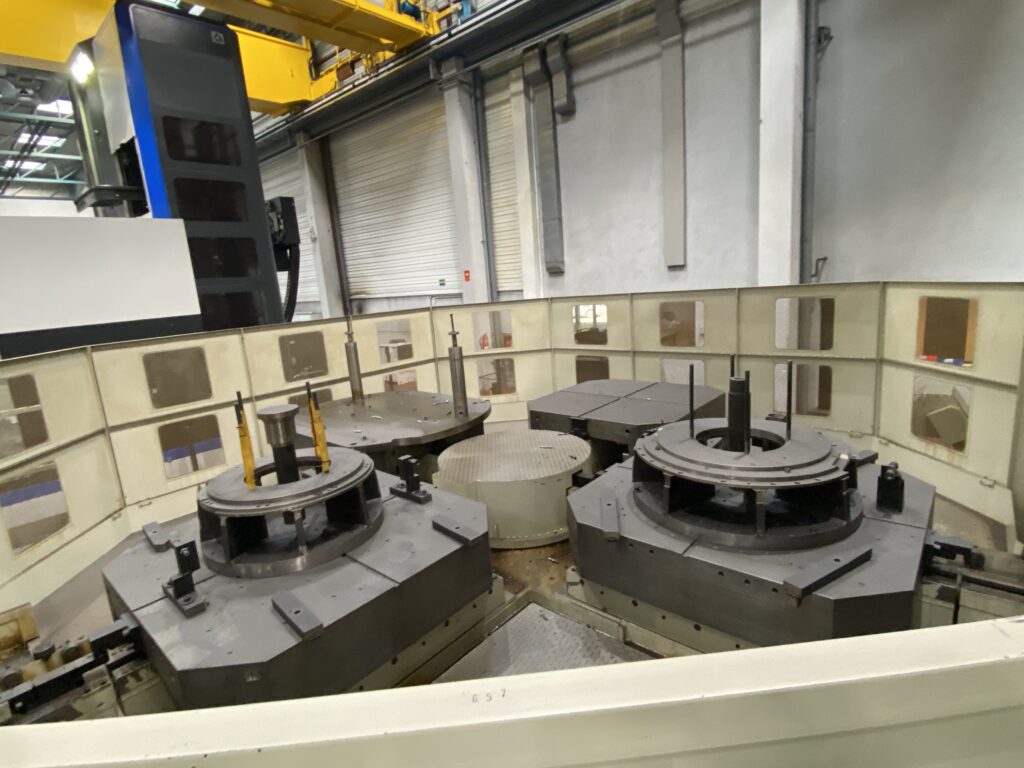

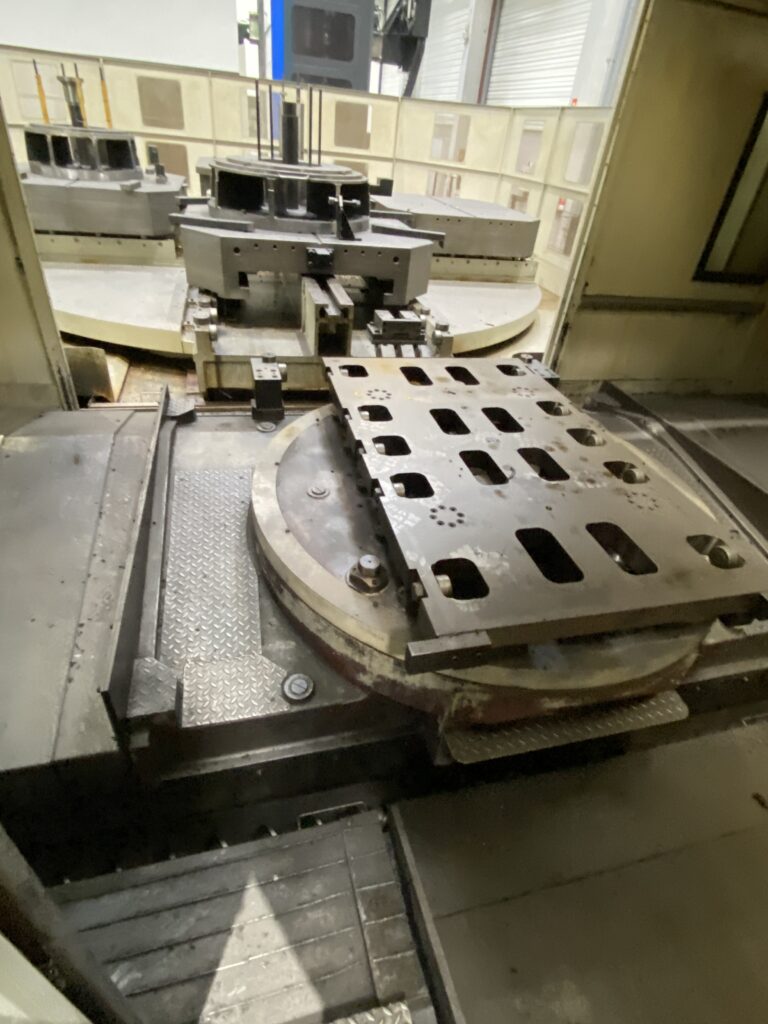

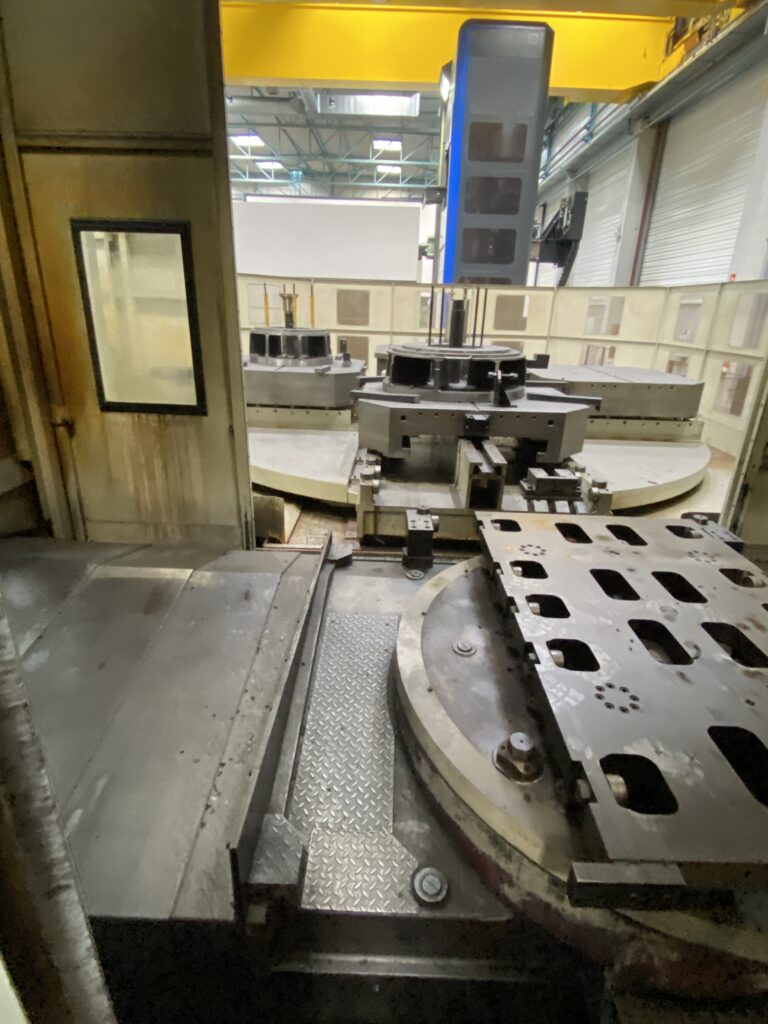

Pallet
Capacidad 4
Dimensiones pallet mm 1.300×1.500
Recorrido eje X mm 2.400
Capacidad de carga/pallet Kg 4.000



Precisión
Posicionamiento  ejes X,Y,Z mm ± 0.004/recorrido completo
Posicionamiento eje B sec ± 4
Repetitividad ejes X,Y,Z mm ± 0.001
Repetitividad eje B sec ± 1.5



Equipamiento
Cargador de 180 herramientas INCLUIDO
