Caracteristicas

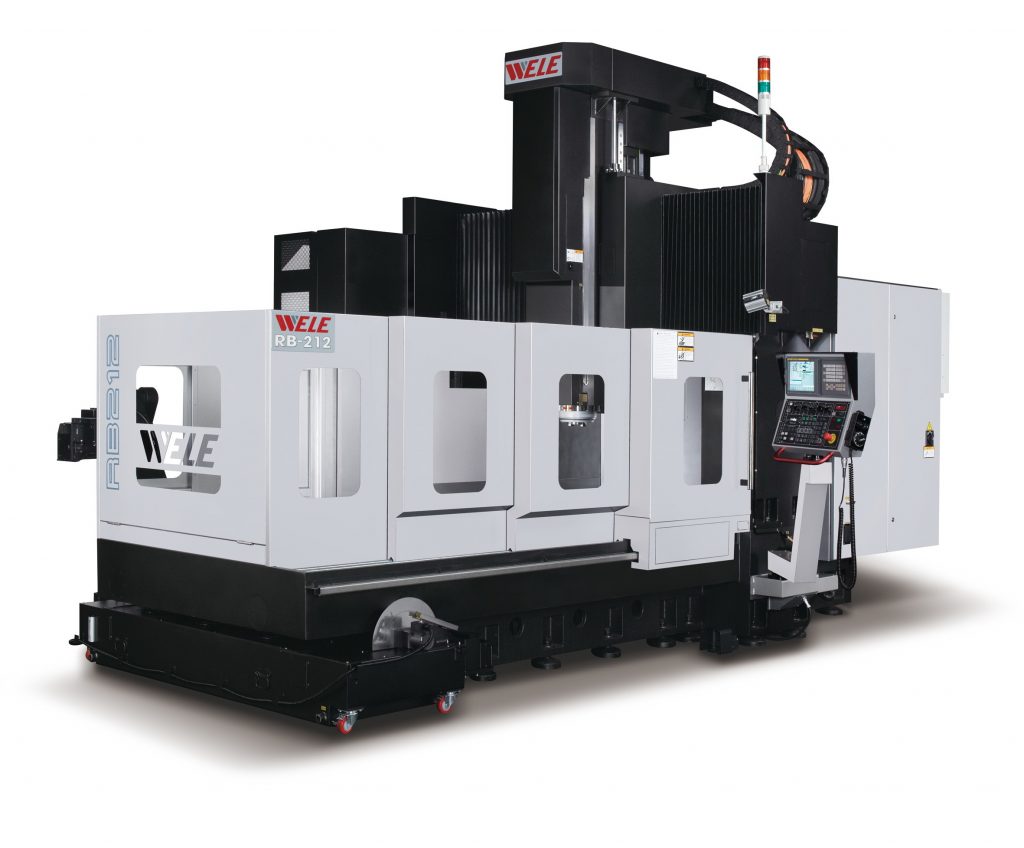

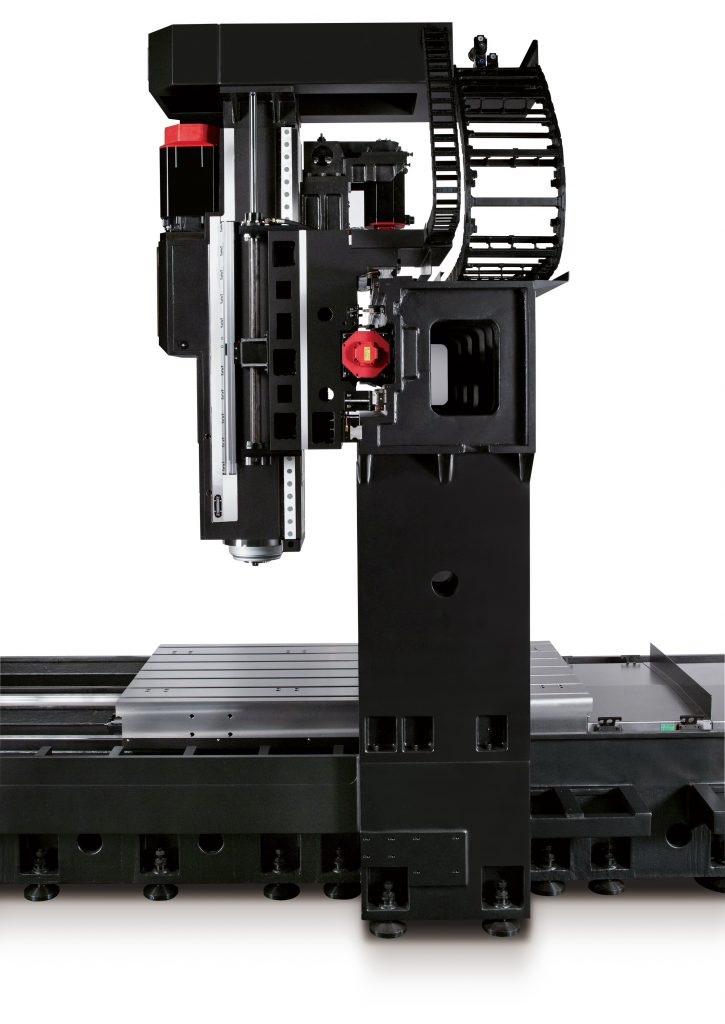

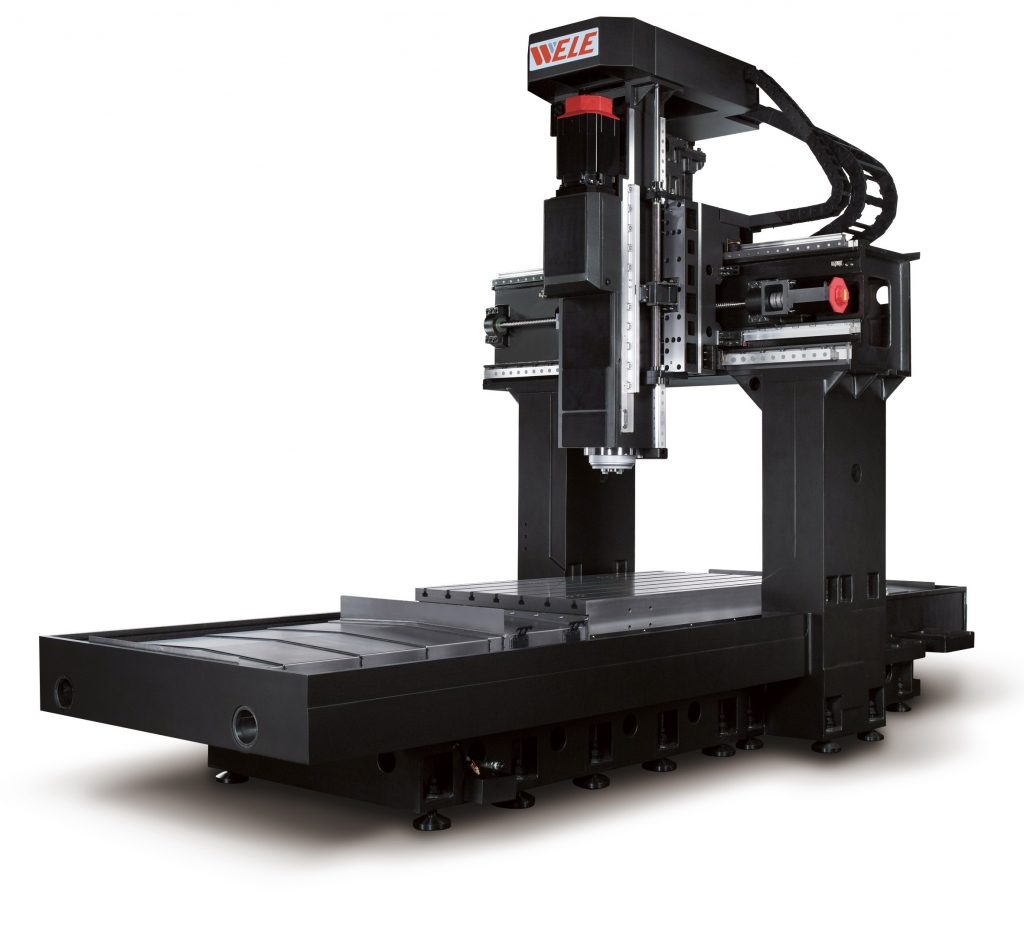

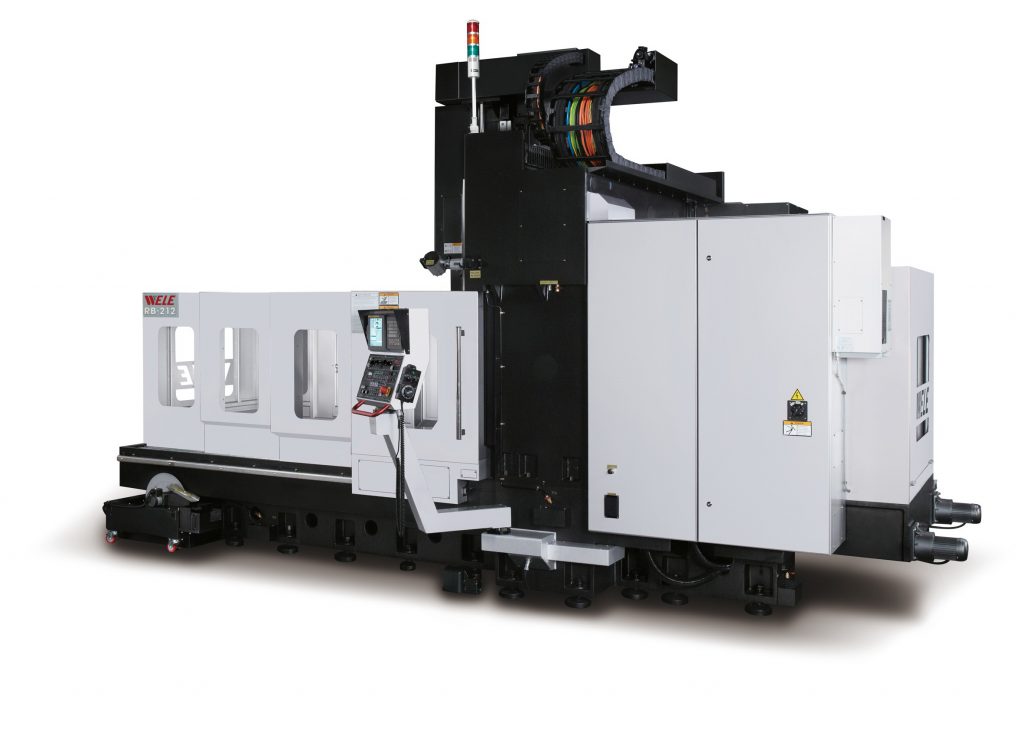

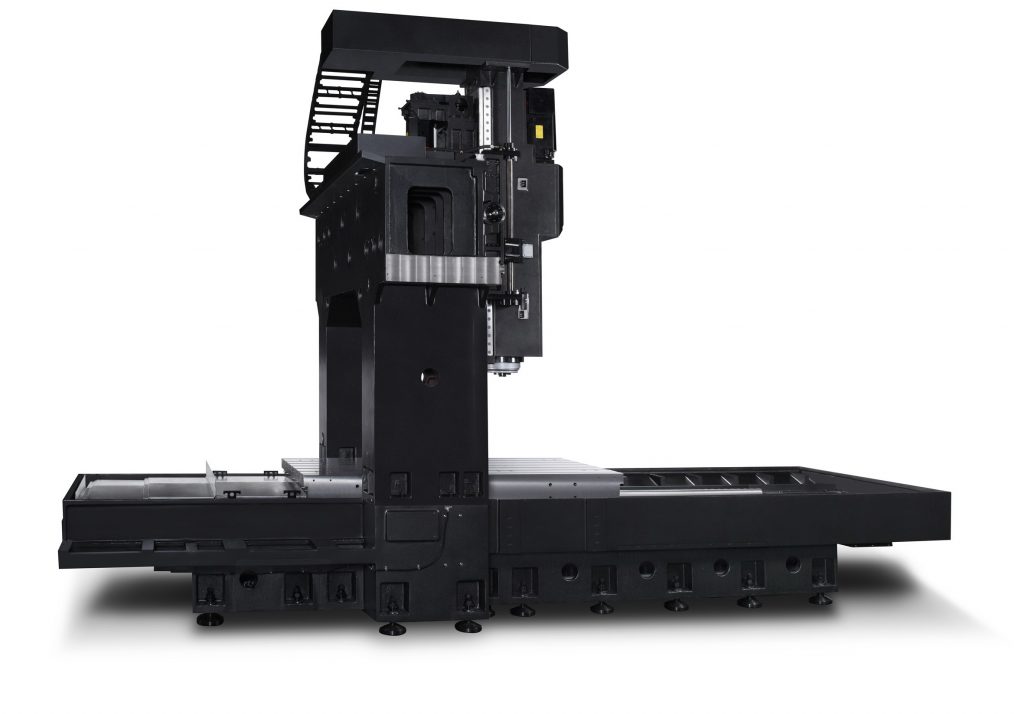

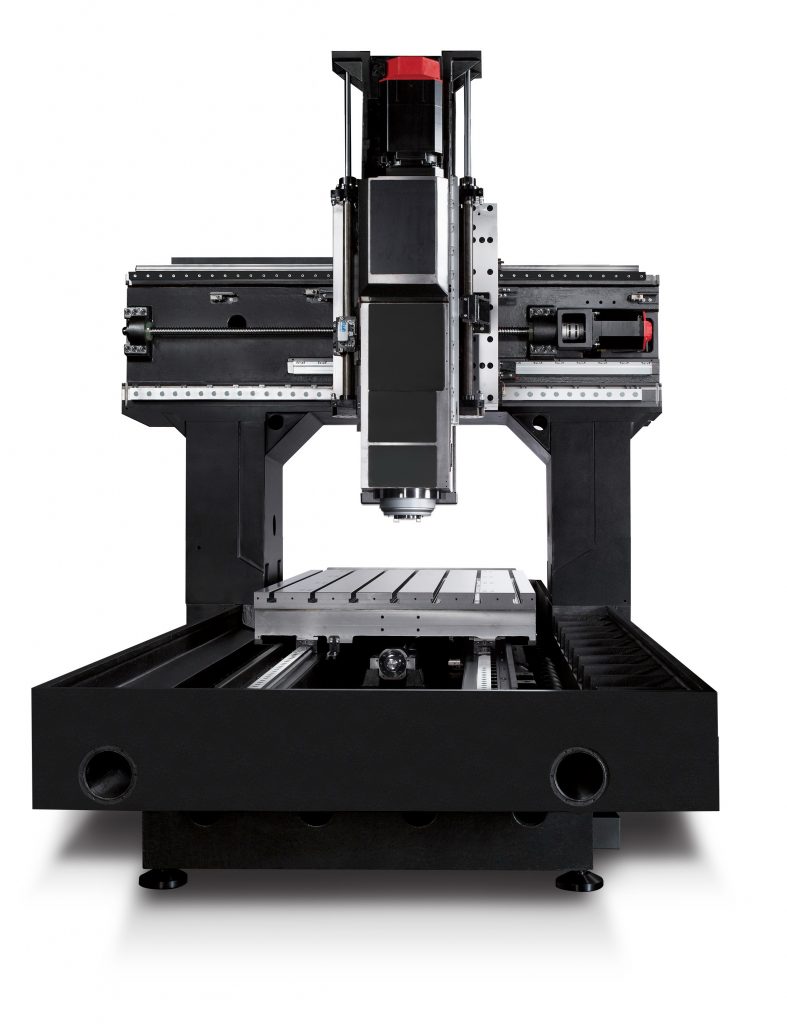

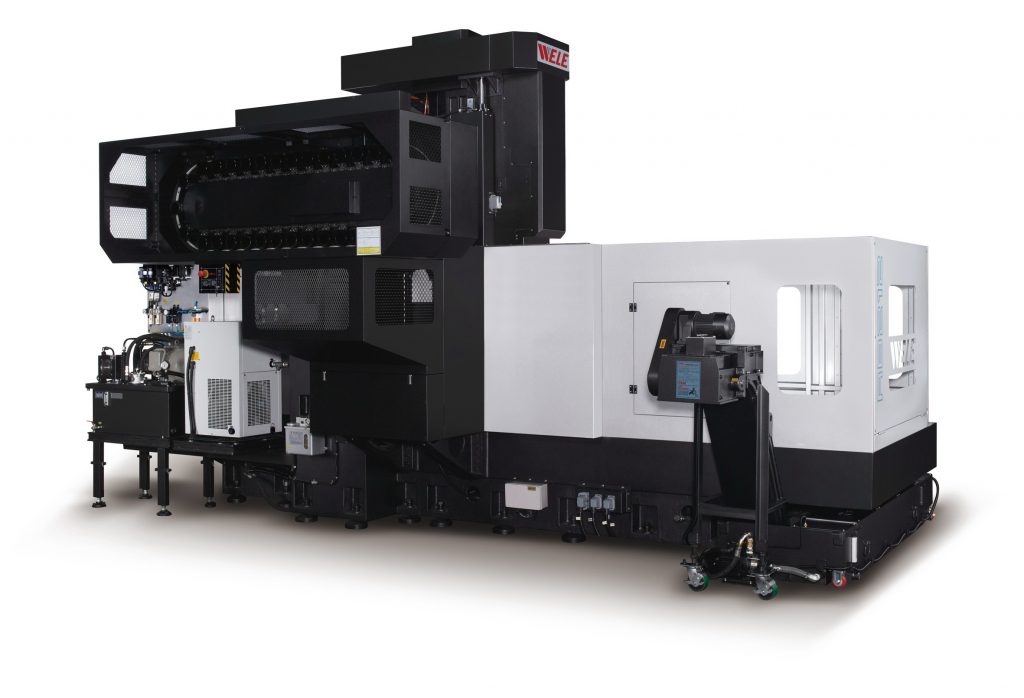

MODELO | RB 212 | RB 312 | |
RECORRIDOS | |||
Eixo X | mm | 2120 | 3060 |
Eixo Y | mm | 1200 | 1200 |
Eixo Z | mm | 800 | 800 |
MESA | |||
Dimensões mesa | mm | 2000×1100 | 3000×1100 |
Capacidade de carga | Kg | 3500 | 4500 |
FUSO | |||
Motor fuso (S1/S6) | Kw | 15/18.5 | 15/18.5 |
Cono fuso | – | BT 50 (ISO 50) | BT 50 (ISO 50) |
AVANÇOS | |||
Avanço rápido X, Y, Z | m/min | 24/24/15 | 24/24/15 |
Avanço trabalho | mm/min | 1-10000 | 1-10000 |
CARREGADOR DE FERRAMENTAS | 1.200 | ||
Nº posições | – | 32 | 32 |
PRECISÃO | |||
Posicionamento (JIS 6338) | mm | ±0.005/recorrido completo ±0.002 | |
Posicionamento (VDI/DGQ 3441) | mm | Ps≥0.020 | Ps≥0.025 |
Repetitividade (JIS 6338) | mm | ±0.003 (± 0.0001) | |
Repetitividade (VDI/DGQ 3441) | mm | Ps≥0.015 | Ps≥0.020 |
MODELO | RB 212 | RB 312 | |
RECORRIDOS | |||
Eje X | mm | 2120 | 3060 |
Eje Y | mm | 1200 | 1200 |
Eje Z | mm | 800 | 800 |
MESA | |||
Dimensiones mesa | mm | 2000x1100 | 3000x1100 |
Capacidad de carga | Kg | 3500 | 4500 |
HUSILLO | |||
Motor husillo (S1/S6) | Kw | 15/18.5 | 15/18.5 |
Cono husillo | - | BT 50 (ISO 50) | BT 50 (ISO 50) |
AVANCES | |||
Avance rápido X, Y, Z | m/min | 24/24/15 | 24/24/15 |
Avance trabajo | mm/min | 1-10000 | 1-10000 |
CARGADOR DE HERRAMIENTAS | 1.200 | ||
Nº posiciones | - | 32 | 32 |
PRECISION | |||
Posicionamiento (JIS 6338) | mm | ±0.005/recorrido completo ±0.002 | |
Posicionamiento (VDI/DGQ 3441) | mm | Ps≥0.020 | Ps≥0.025 |
Repetitibilidad (JIS 6338) | mm | ±0.003 (± 0.0001) | |
Repetitibilidad (VDI/DGQ 3441) | mm | Ps≥0.015 | Ps≥0.020 |
