Características
Tornos Paralelos Control Numérico

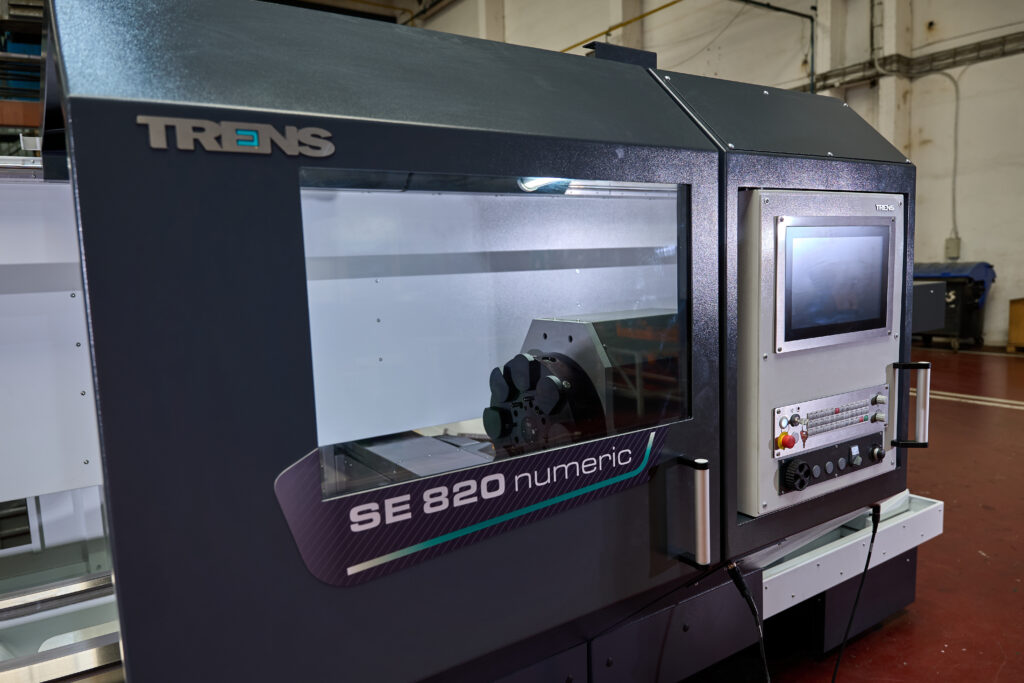

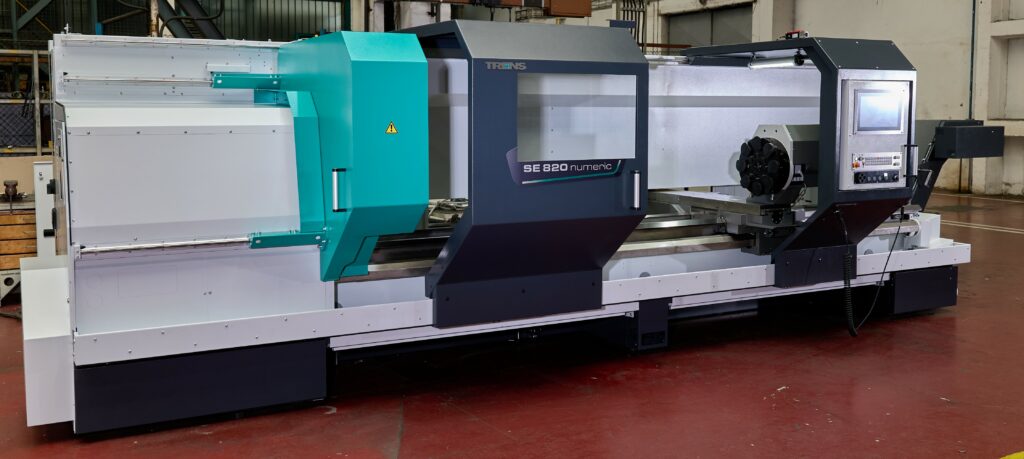

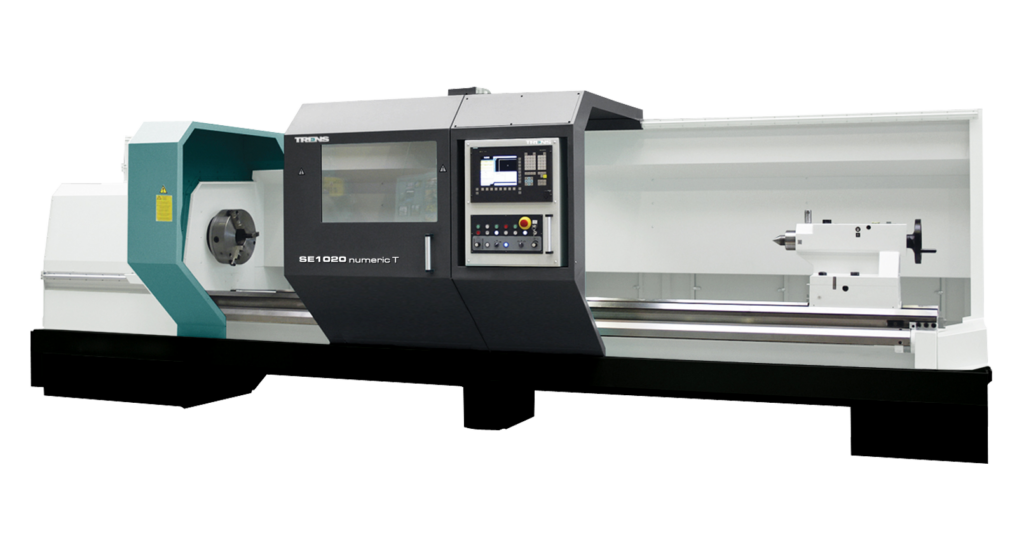

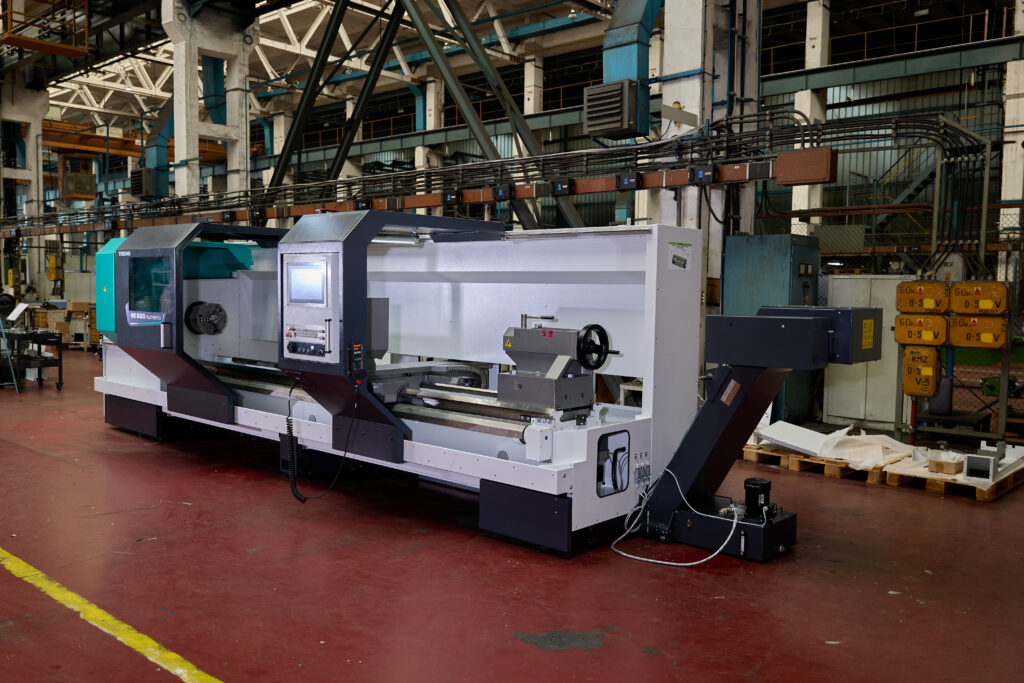

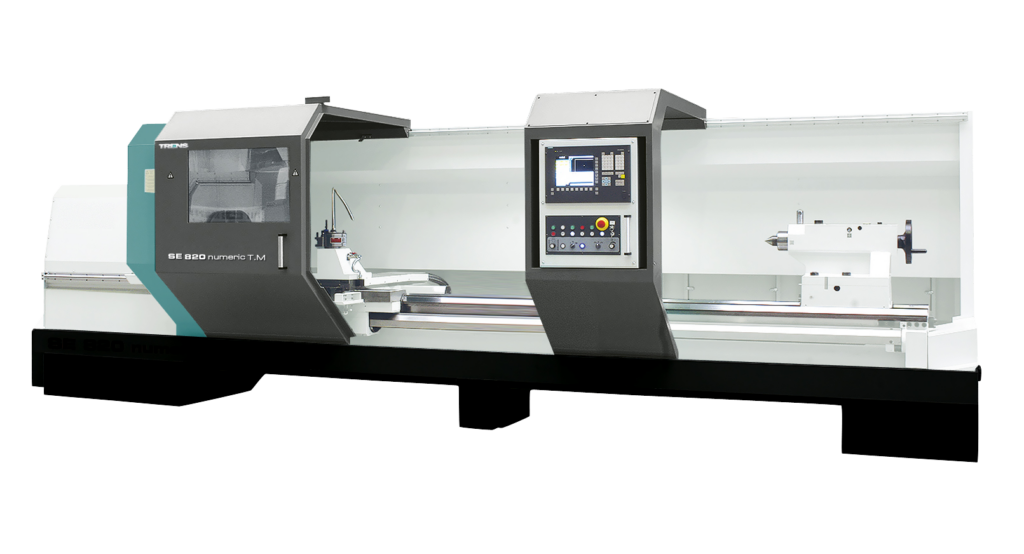

Los tornos CNC SE 820 y SE 1020 están diseñados para el torneado de piezas giratorias de gran tamaño. Permiten el torneado de formas cilíndricas, cónicas y complejas, así como todo tipo de roscas. En combinación con el taladrado y el fresado, permiten el mecanizado de formas complejas. Amplia variabilidad en operaciones de torneado específicas para las industrias del gas, el petróleo y el agua.
Comparativa Tornos Paralelos CNC TRENS
SE 1020 |
SE 820 | ||
Gama de trabajo | |||
Ø sobre bancada |
mm |
1.020 | 800 |
Ø sobre carro |
mm | 740 | 515 |
Distancia entre puntos |
mm |
2000/3000/4000/6000/8000 | 2000/3000/4000/6000/8000 |
Anchura de bancada |
mm | 550 | 394 |
Ø máximo paso de barra |
mm | 130 |
130 |
Peso máximo pieza de trabajo entre puntos |
Kg | 3.500 |
3.500 |
Peso máximo pieza de trabajo al aire |
Kg | 250 |
250 |
|
|||
Husillo | |||
Nariz del husillo – DIN55026 A |
pulgadas |
A2-11 | A2-11 |
Diámetro de la caña del husillo |
mm |
133 | 133 |
Revoluciones máximas del cabezal |
rpm | 1.600 | 1600 |
Gamas |
min-1 |
2;
1-415; 1-1.600 |
2; 1-415; 1-1.600 |
Motor |
|
||
Motor principal (S1/S6) |
Kw | 22/30,8 |
30/45 |
Par (S1/S6) |
Nm | 2.186 / 3.280 |
2.982 / 4.473 |
Avances | |||
Avances de trabajo eje X |
mm.min-1 |
1÷3.000 | 1÷3.000 |
Avances de trabajo eje Z |
mm.min-1 | 1÷5.000 | 1÷5.000 |
Avance rápido eje X |
mm.min-1 | 5.000 |
5.000 |
Avance rápido eje Z |
mm.min-1 | 6.000 |
6.000 |

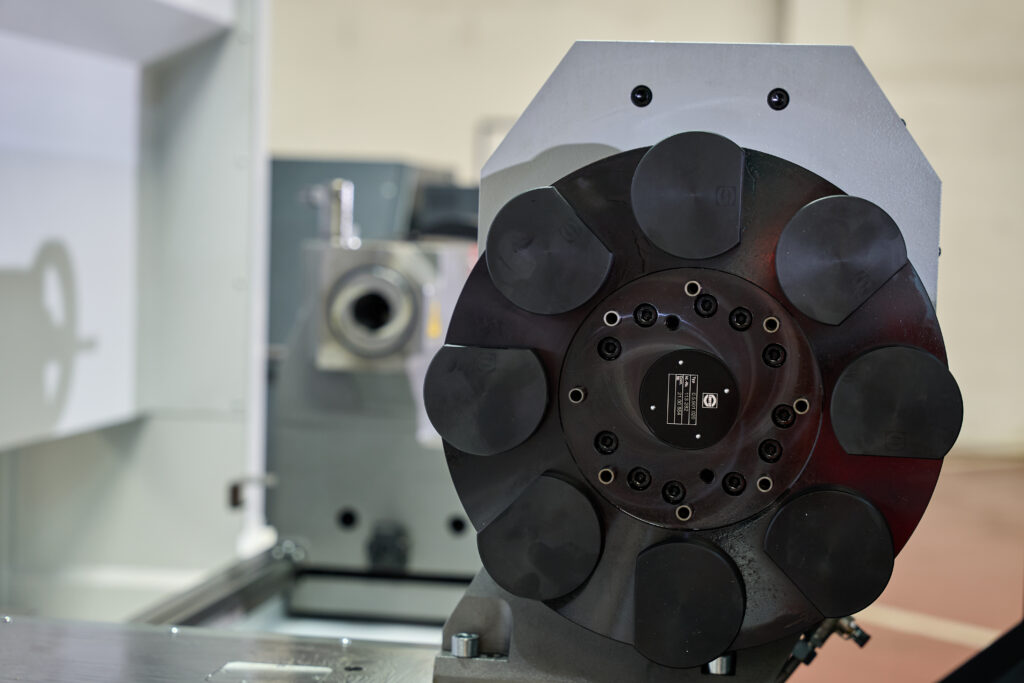

Torreta | |||
Manuel de cambio rápido |
– | Multifix D1 | Multifix C |
Contrapunto |
|
||
Diámetro de la caña |
mm | 120 | 120 |
Cono de la caña |
mm |
MORSE 6 |
MORSE 6 |
Carrera de la caña |
mm | 210 |
210 |
Salida de contrapunto |
– | Manual |
|

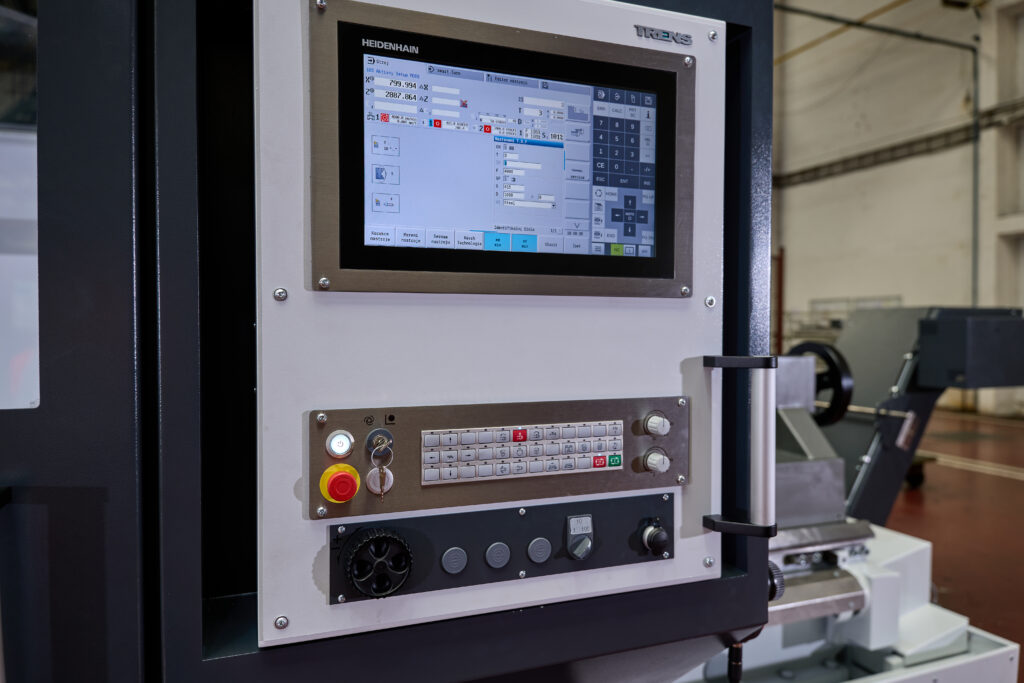

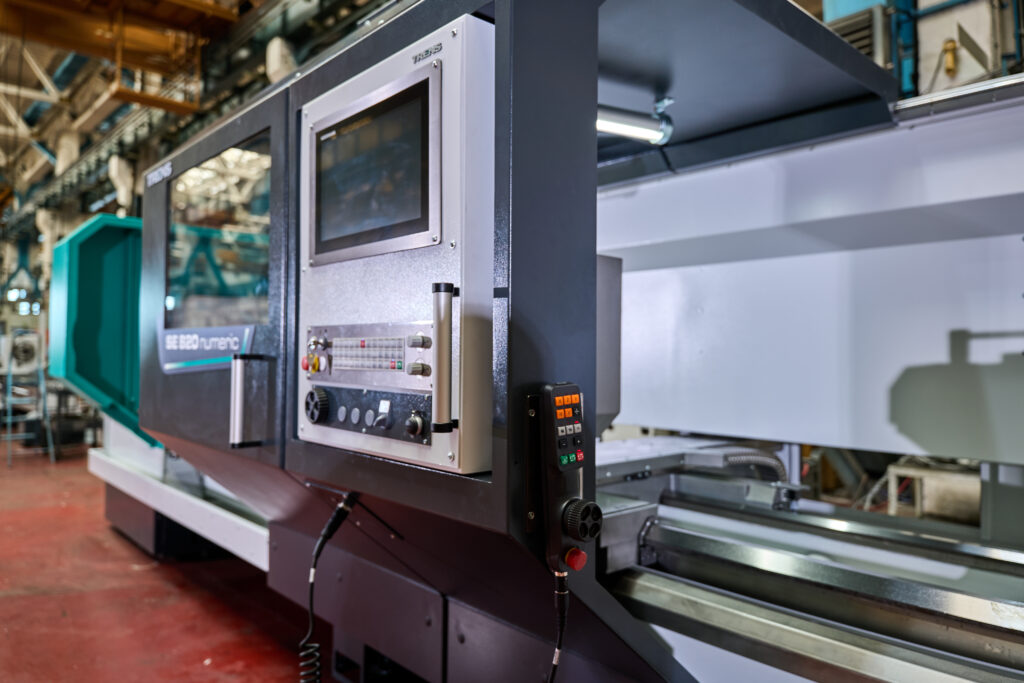

CNC |
FAGOR 8060
FANUC 0iTD + Manual Guide i |
SIEMENS 840D SolutionLine + ShopTurn FANUC 0iTD + Manual Guide i HEIDENHAIN MANUAL Plus 620 FAGOR 8055 |
