Mandrinadoras Tos Varnsdorf
Tos Varnsdorf es una gran empresa de ingeniería líder mundial que desarrolla y produce máquinas herramienta, y una amplia gama de servicios y accesorios. Tiene su propio equipo de diseño para desarrollar las máquinas y una sólida base de fabricación para producirlas desde 1903 en Varnsdorf, República Checa. Las mandrinadoras que fabrican desde hace más de 100 años se caracterizan por su alto rendimiento, diseño progresivo y fiabilidad. Hay dos tipos de mandrinadoras, horizontales y en cruz, las horizontales son la WH 10, WH 105 y la convencional W 100 A (la única que no tiene control numérico). Y las mandrinadoras en cruz la WHR 13 CNC y la WHN 13/15 CNC, ambas con control numérico.Comparativa de modelos de Mandrinadoras Tos Varnsdorf con control numérico
WH 10 | WH 105 | WHN 13/15 | WHR 13 | |

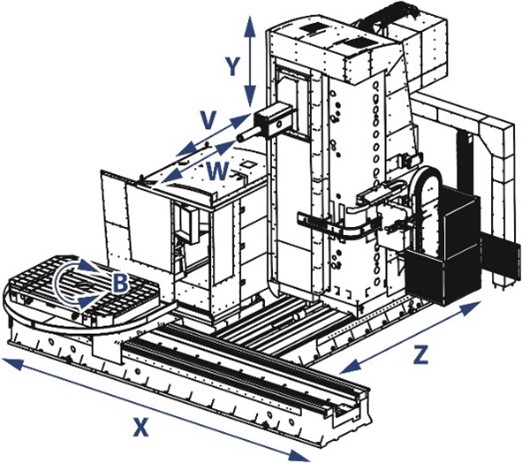

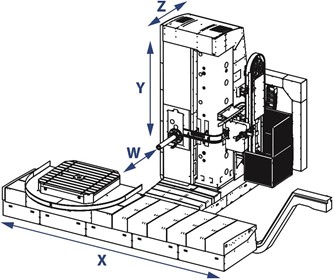

Configuración ejes |
![]() |
![]() |
![]() |
![]() |

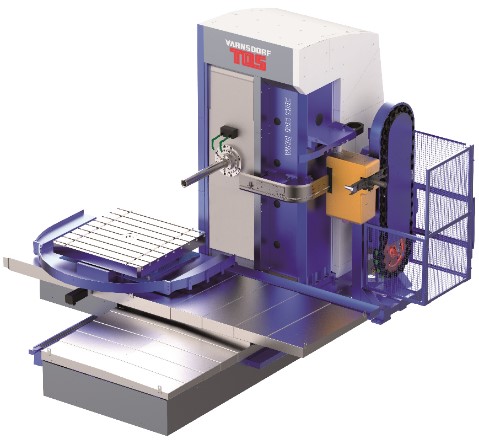

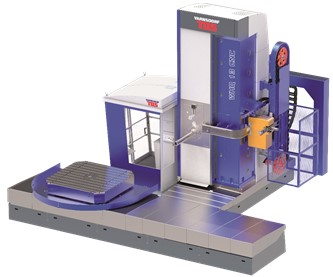

Fotografía |
![]() |
![]() |
![]() |
![]() |
Tipo |
Tradicional | Tradicional | En Cruz o tipo “T” solo con caña | En Cruz o tipo “T” con RAM y caña |
Ø Caña |
100 | 105 | 130 ó 150 |
130 |
Recorrido caña |
710 | 630 | 800 ó 900 |
650 |
RAM |
No | No | No | 400 x 320 |
Recorrido RAM |
-- | -- | -- |
700 |
Retroceso columna |
-- | -- | 1.250-2.200-3.000 |
1.250-2.200-3.000 |
Altura máxima (eje Y) |
1.100 | 1.250-1.600 | 3.500 | 3.000 |
Recorrido eje X |
1.250 | 1.800 | 3.500-4.000-5.000-6.000 |
3.500-4.000-5.000-6.000 |
Mesa giratoria |
1.000x1.120 | 1.400x1.400 – 1.400x1.600 | 1.800x1.800- 1.800x2.200 – 1.800x2.500 – 2.000x2.500- 2.000x3.000 |
1.800x1.800 – 1.800x2.200 – 1.800x2.500- 2.000x2.500 – 2.000x3.000 |
Capacidad |
3 Tn | 5 Tn | 12 Tn o 25 Tn |
12 Tn o 25 Tn |
Más info | Más info | Más info | Más info |
Comparativa de Mandrinadoras y Centros de Mecanizado
Mandrinadora-Fresadora |
Centros de Mecanizado |
|||||
WHN 110 | WHN 13/15 | WHT 110 S | WHT 110 SC | WHT 130 | ||
Tipo |
Tradicional | Tipo T | Tipo T | Tipo T | Tipo T | Tipo T |
Cabezal |
||||||
Ø Caña |
105 |
112 | 130 - 150 | 110 | 130 | |
RPM |
3.300-4.000 | 3.300 | 3.000 | 4.000 | 6.000 | 4.000 |
Potencia Kw/Par S1 |
28 Kw / 919 Nm | 37 Kw / 1.457 Nm | 37 Kw / 2.500 Nm | 28 Kw /1200 Nm | 31 Kw / 1320 Nm |
45 Kw / 3200 Nm |
Salida caña |
630 | 710 | 800 – 900 |
800 |
||
Cursos |
||||||
Eje X (Transversal) |
1.800 | 1.600-2.000-2.500-3.000 | 3.500-4.000-5.000-6.000 | 1.500-2.000-2.500-3.000 | 1.500-2.000-2.500-3.000 | 3.000-4.000 |
Eje Y (Vertical) |
1.250-1.600 | 1.250-1.400-1.600 | 2.000-2.500-3.000-3.500 | 1.250-1.600-2.000 | 1.250-1.600 | 1.600-2.000-2.500 |
Eje Z (Columna) |
1.250 (retroceso mesa) | 800-1.000-1.250 | 1.500-2.000-2.500 | 1.500-2.000-2.500 | 1.600-2.000-2.500 | |
Mesa giratoria |
||||||
Superficie |
1.400x1.400 – 1.400x1.600 | de 1.250x1.400 a 1.400x1.800 | de 1.800x1.800 a 2.000x3.000 | 1250 x 1250, 1250 x 1600 | 1250 x 1250, 1250 x 1600 | de 1.600 x 1.600 a 1.800 x 2.500 |
Capacidad |
5 Tn | 8 Tn | 12 Tn o 25 Tn | 6 Tn | 6 Tn | 10 Tn – 20 Tn |
Tipo |
Posicionado | Giro continuo | Giro continuo, doble piñón | Giro continuo, doble motor | Giro continuo, doble motor | Giro continuo, doble motor |
Torneado |
-- | -- | -- | -- | 500 rpm Ø 1600 |
opcional |
Avances |
10 m/min | 10 m/min | 10 m/min | 25 m/min | 40 m/min |
36 m/min |
Guías |
Guías prismáticas | Guías prismáticas | Guías prismáticas | Guías lineales alta precisión | Guías lineales alta precisión | Guías lineales alta precisión |
Cabezal automático |
-- | -- | 0,001º x 0,001º | 1º x 1º | 1º x 1º |
0,001º x 0,001º |
Plato de mandrinar |
Sí | Sí | Sí | Sí | Sí |
Sí |
Más info | Más info | Más info | Más info | Más info |
