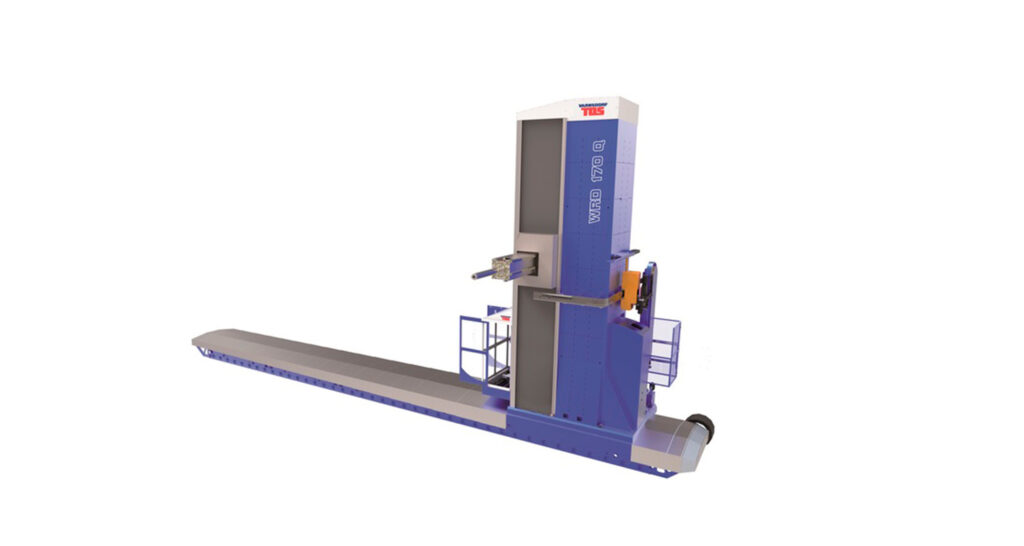

Mandriladora-Fresadora de coluna móvel pesada WRD 170

Mandrinadora WRD 170 Tos Varnsdorf

Caracteristicas

MODELO WRD 170 CNC
CURSOS
X – Longitudinal, coluna mm 5000-29000, em secções de 2000
Y – Vertical, cabeça mm 3000-6000, em secções de 500
Z – Transversal, RAM mm 1500
CABEÇA
Secção de RAM mm 550×550
Diâmetro barra de mandrilar mm 170
W – Axial, barra de mandrilar mm 1000
Potência da cabeça S1/S6 Kw 71/88
Velocidade do fuso 1/min 10-2200
Torque do fuso S1/S6 Nm 3870/4800
AVANÇOS RÁPIDOS
X mm/min 16000
Y,Z,W mm/min 12000
  • A Tos Varnsdorf, um fabricante checo de fresadoras-mandriladoras que é representada em Espanha e Portugal pela Maquinaria Márquez, está ciente da permanente evolução do modelo WRD 170.

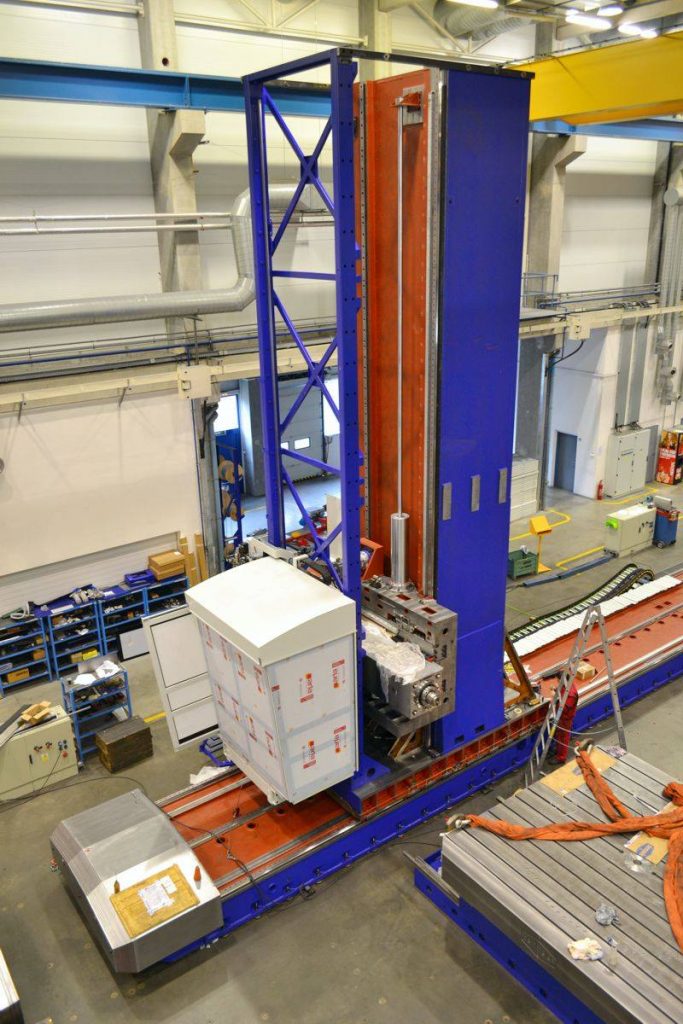

  • As características desta máquina são a altura da mecanização até 6 metros, diâmetro do fuso de 170 mm com saída de 1.000 mm, RAM de 550 x 550 com saída de 1.500 mm e 71 kW de potência no motor principal. Uma base mais larga de 3 guias e uma coluna reforçada permitem uma mecanização com total garantia de força e precisão.

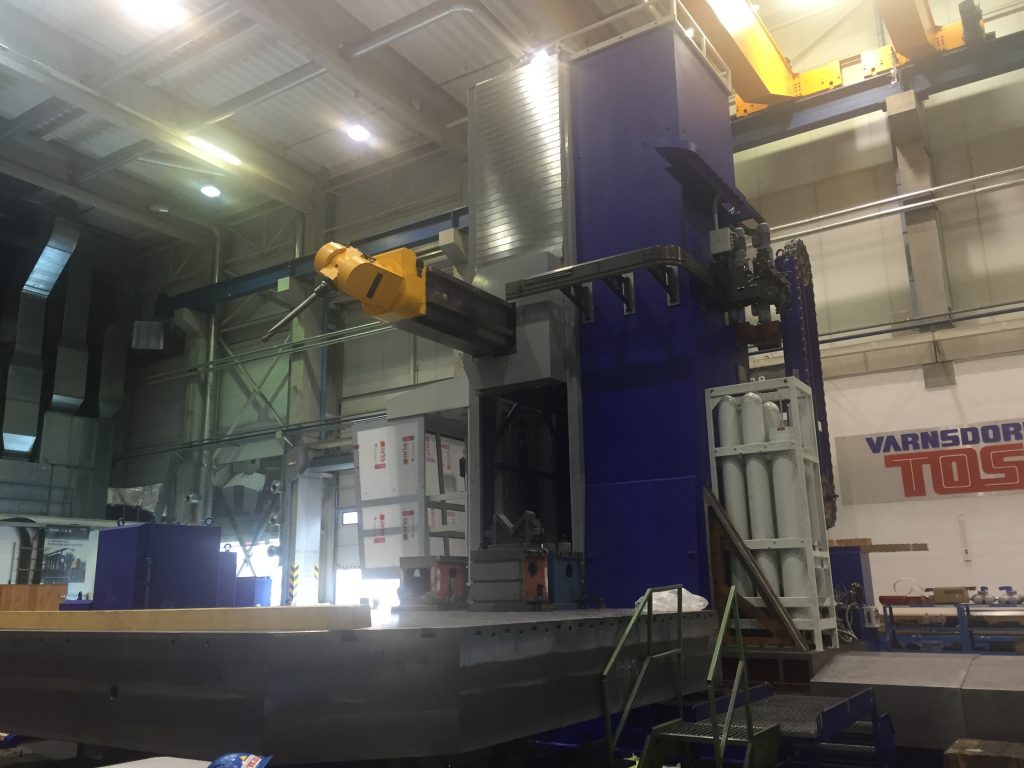

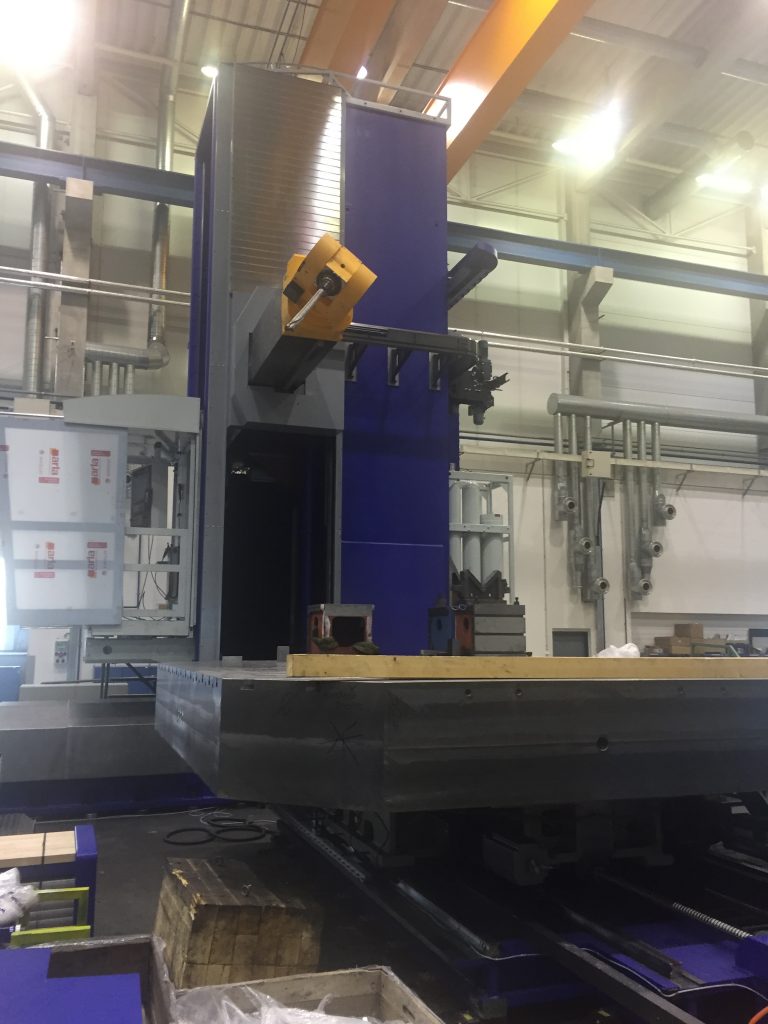

  • A grande variedade de cabeças permite a execução de tarefas tanto de mandrilagem como de fresagem. Entre a diversidade das cabeças disponíveis fabricadas pela TOS destacam-se a cabeça de torção de rotação contínua acionada pelo próprio fuso da máquina e a cabeça universal de rotação automática e posicionamento à milésima.
  • As cabeças podem ser trocadas automaticamente através de um pick up com até 4 estações. Isto, juntamente com o trocador de ferramentas de inclinação automática, permite que a maioria dos trabalhos seja realizada de forma autónoma, aumentando o desempenho da máquina. Existem também soluções de visionamento remoto da mecanização que facilitam a tarefa de controlo.
