Características

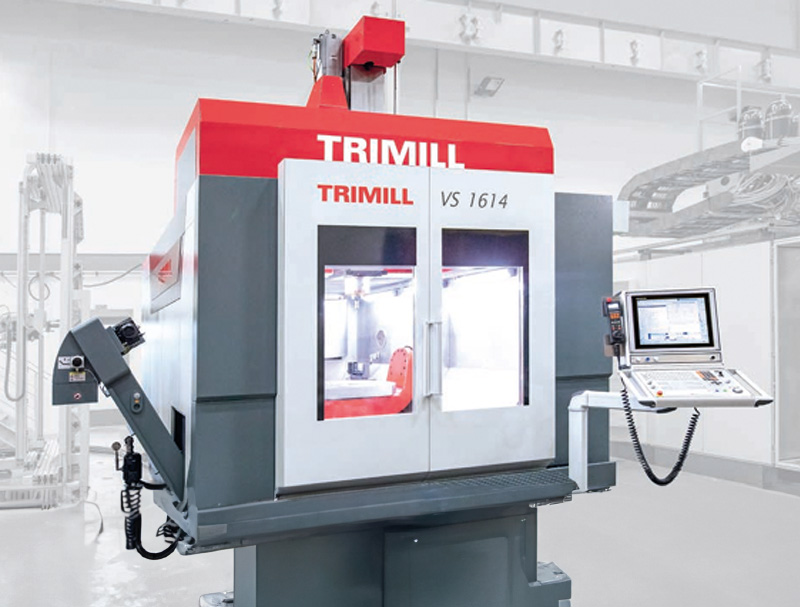

Centro de mecanizado vertical cinco ejes con mesa basculante.
- Máquina de pórtico 5 ejes con estructura cerrada del travesaño BOX-IN-BOX y base de cemento UHPC.

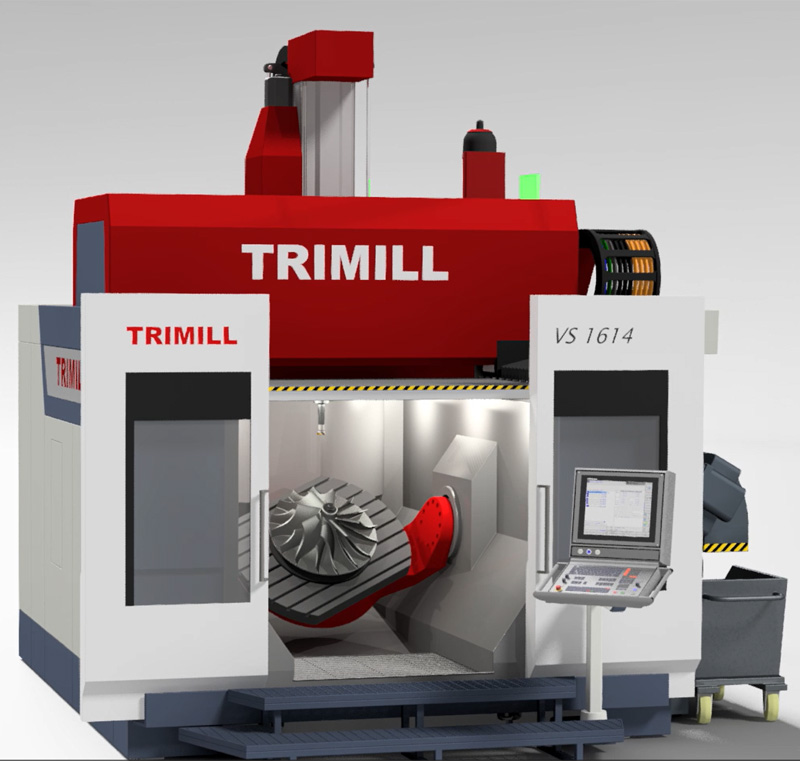

- Mesa giratoria basculante con motores torque y una superficie de sujeción de 1200mm de diámetro.
- Peso máximo de la pieza de 2500kg.
- Interior de la máquina con cubierta de acero inoxidable.
- Diseño ergonómico: fácil uso y acceso a la zona de trabajo.
- Medición directa en todos los ejes.
- Sistema de medición y control de vibraciones de la máquina.
- Rápida instalación y puesta en marcha. La máquina se transporta como un único conjunto.
- Gran relación precio/rendimiento
- Diseño actual y moderno
| MODELO | VS 1614 | |
| ÁREA DE TRABAJO | ||
| Eje X sin cargador | mm | 1.600 |
| Eje X con cargador | mm | 1.300 |
| Eje Y | mm | 1.400 |
| Eje Z | mm | 800 |
| Distancia superficie mesa/suelo | mm | 1.010 |
| Distancia entre montantes | mm | 2.100 |
| MESA GIRATORIA BASCULANTE | ||
| Superficie amarre (1.200×900) | mm | Ø 1.200 |
| Peso máximo pieza de trabajo | Kg | 2.500 |
| Tamaño máximo pieza trabajo | mm | Ø 1.300 |
| Altura máxima pieza trabajo | mm | 900 |
| 9 Ranuras en T | 18 mm H7 | |
| Distancia entre ranuras | mm | 100 |
| Eje B (inclinación de la mesa) | º | -130º / +130º |
| Eje C (giro de la mesa) | º | n x 360 grados |
| AVANCES | ||
| Ejes X-, Y- y Z- | mm/min | 30.000 |
| ACELERACIÓN EJES | ||
| Ejes X-, Y- y Z- | m/s2 | 3 |
| DATOS DE LA MÁQUINA | ||
| Peso (aprox) | Kg | 32.000 |
La máquina dispone de tres cabezales opcionales en función del trabajo a realizar. Un cabezal general para todo tipo de trabajos, uno más potente y otro para materiales como el aluminio. Solicita más información.
