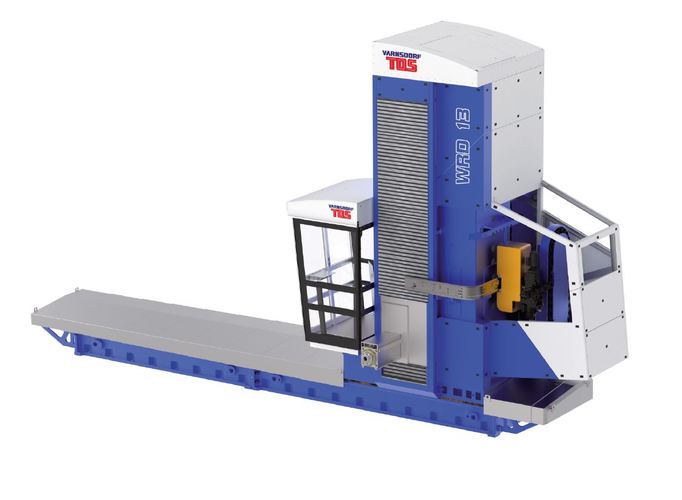

Mandrinadora-Fresadora de columna móvil ligera WRD 13 CNC

Imágenes
- Mandrinadora – Fresadora de columna móvil ligera WRD 13 CNC
- Mandrinadora – Fresadora de columna móvil ligera WRD 13 CNC (1)
- Mandrinadora – Fresadora de columna móvil ligera WRD 13 CNC (2)
- Mandrinadora – Fresadora de columna móvil ligera WRD 13 CNC (3)
Características
MODELO | WRD 13 CNC | |
CURSOS | ||
X – Longitudinal columna | mm | 3000-20000, en tramos de 1000 |
Y – Vertical cabezal | mm | 2000, 2500, 3000 |
Z – Transversal RAM | mm | 700 |
CABEZAL | ||
Sección RAM | mm | 320x400 |
Diámetro barra mandrinar | mm | 130 |
W – Axial barra mandrinar | mm | 650 |
Potencia cabezal S1/S6 | Kw | 37/46 |
Velocidad husillo | 1/min | 10-3000 |
Par husillo S1/S6 | Nm | 2535/3111 |
AVANCES RÁPIDOS | ||
X | mm/min | 21000 |
Y,Z,W | mm/min | 10000 |
- La mandrinadora fresadora de columna móvil WRD 13 es una máquina ligera que parte de la base de la conocida WHN 13 en cruz. El desplazamiento del eje X, logitudinal se realiza mediante un guiado lineal y accionado por dos motores trabajando en maestro-esclavo. El desplazamiento vertical se realiza sobre guías prismáticas con material plastico antifricción, (SKG-Turcite) en las contraguías.
- Esta máquina es ideal para aquellos trabajos en los que las dimensiones del mecanizado son del tamaño pequeño o medio, con la incorporación de los cabezales automáticos también cumple las funciones de fresadora de columna móvil ligera.
Links

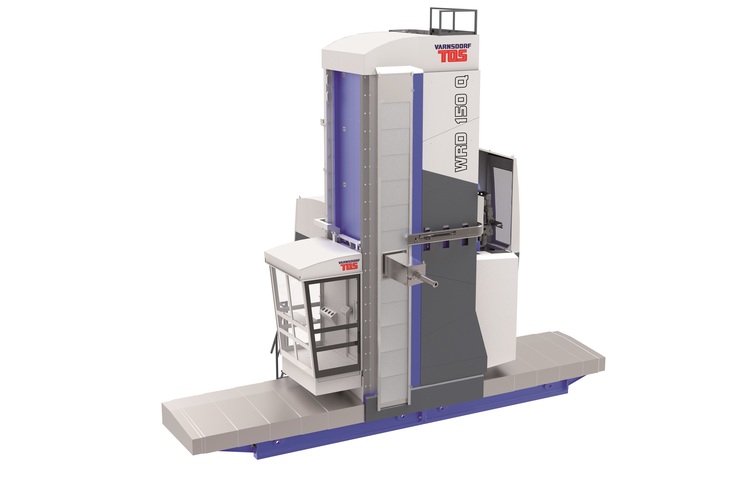

Descargar catálogoMandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC

Imágenes
- Mandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC
- Mandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC (8)
- Mandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC (3)
- Mandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC (1)
- Mandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC (2)
- Mandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC (4)
- Mandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC (5)
- Mandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC (6)
- Mandrinadora-Fresadora de columna móvil mediana WRD 130 CNC – WRD 150 CNC (7)
Características
MODELO | WRD 130 CNC | WRD 150 CNC | |
CURSOS | |||
X – Longitudinal columna | mm | 5000-27000, en tramos de 2000 | |
Y – Vertical cabezal | mm | 2000-5000, en tramos de 500 | |
Z – Transversal RAM | mm | 1200 | |
CABEZAL | |||
Sección RAM | mm | 450x450 | |
Diámetro barra mandrinar | mm | 130 | 150 |
W – Axial barra mandrinar | mm | 700 | 800 |
Potencia cabezal S1/S6 | Kw | 37/46 | 51/65 |
Velocidad husillo | 1/min | 10-3000 | 10-2500 |
Par husillo S1/S6 | Nm | 2535/3152 | 2460/3138 |
AVANCES RÁPIDOS | |||
X,Y,Z | mm/min | 24000 | |
W | mm/min | 12000 |
- La mandrinadora fresadora TOS Varnsdorf WRD 150 tiene tres variantes de barra de mandrinar, con diámetro 130, 150 y 160 mm, con un alto nivel de revoluciones, aunque montan el mismo cabezal y mismo RAM.Tanto la bancada como la columna son de fundición lo que la convierte en una máquina muy estable y permitiendo a la vez una gran dinámica. El guiado de los carros se realiza mediante guías lineales especialmente sobredimensionadas y con un gran número de tanquetas. El avance de la columna se realiza mediante una cremallera y dos motores con reductora comandados por el CNC trabajando en el sistema maestro-esclavo.
- La precisión en el mecanizado viene garantizada por el sistema de compensación de la caída del RAM, que consiste en un pivotamiento del bastidor que soporta el RAM sobre el carro de deslizamiento vertical en el que se apoya. El pivotamiento se realiza mediante una excentrica y un motor reductor controlado por el CNC y ajustado según la salida del RAM y caña en cada momento y los distintos cabezales que puede tener instalados.
- Esta máquina se puede equipar con todo tipo de cabezales de posicionamiento automático tanto de posicionado milesimal como el HUF o grado por grado como el cabezal ortogonal HOI.
- También se le puede colocar un plato de mandrinar fabricado por la propia TOS controlado por el CNC a través del movimiento de la caña como un plato de mandrinar D'Andrea que actúa como un eje más.
- Se pueden integrar mesas giratorias fabricadas por TOS Varnsdorf hasta 80 tn y mesas basculantes.
Links

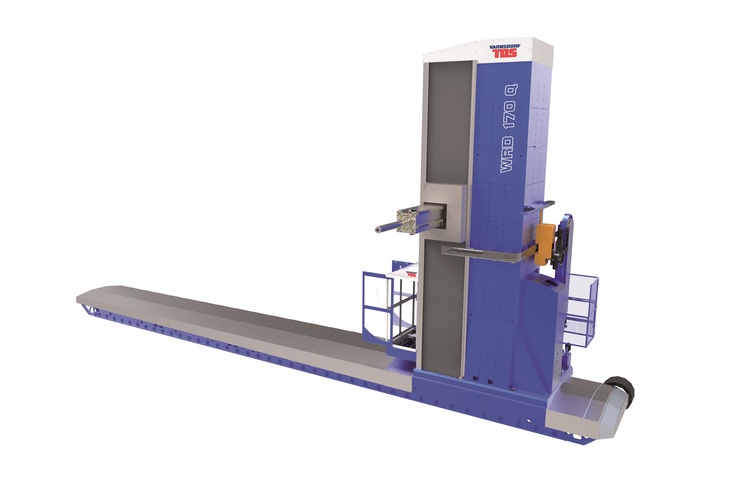

Descargar catálogoMandrinadora-Fresadora de columna móvil pesada WRD 170

Imágenes
- Mandrinadora-Fresadora de columna móvil pesada WRD 170
- Mandrinadora-Fresadora de columna móvil pesada WRD 170 (1)
- Mandrinadora-Fresadora de columna móvil pesada WRD 170 (2)
- Mandrinadora-Fresadora de columna móvil pesada WRD 170 (3)
- Mandrinadora-Fresadora de columna móvil pesada WRD 170 (4)
Características
MODELO | WRD 170 CNC | |
CURSOS | ||
X – Longitudinal columna | mm | 5000-29000, en tramos de 2000 |
Y – Vertical cabezal | mm | 3000-6000, en tramos de 500 |
Z – Transversal RAM | mm | 1500 |
CABEZAL | ||
Sección RAM | mm | 550x550 |
Diámetro barra mandrinar | mm | 170 |
W – Axial barra mandrinar | mm | 1000 |
Potencia cabezal S1/S6 | Kw | 71/88 |
Velocidad husillo | 1/min | 10-2200 |
Par husillo S1/S6 | Nm | 3870/4800 |
AVANCES RÁPIDOS | ||
X | mm/min | 16000 |
Y,Z,W | mm/min | 12000 |
- Tos Varnsdorf, fabricante Checo de fresadoras-mandrinadoras y representada en España y Portugal por Maquinaria Márquez, consciente de la permanente evolución modelo WRD 170.
- Las características de esta maquina son altura de mecanizado hasta 6 metros, caña diámetro 170 mm con salida de 1.000 mm, RAM de 550 x 550 con salida 1.500 mm y 71 kW de potencia en el motor principal. Una base más amplia de 3 guías y una columna reforzada permiten realizar el mecanizado con plena potencia y garantías de precisión.
- Una gran variedad de cabezales permite realizar tareas tanto de mandrinado como de fresado. Entre la diversidad de los cabezales disponibles fabricados por TOS destacan el cabezal twist de giro continuo con accionamiento por la propia caña de la maquina, el cabezal universal de giro automático y posicionamiento milesimal.
- Los cabezales se pueden intercambiar automáticamente a través de un pick up de hasta 4 estaciones, lo que unido al cambiador automático de herramientas basculante permiten realizar la mayor parte de los trabajos autónomamente aumentando el rendimiento de la máquina. Igualmente existen soluciones de visión remota de mecanizado que facilitan la tarea de control.
Links

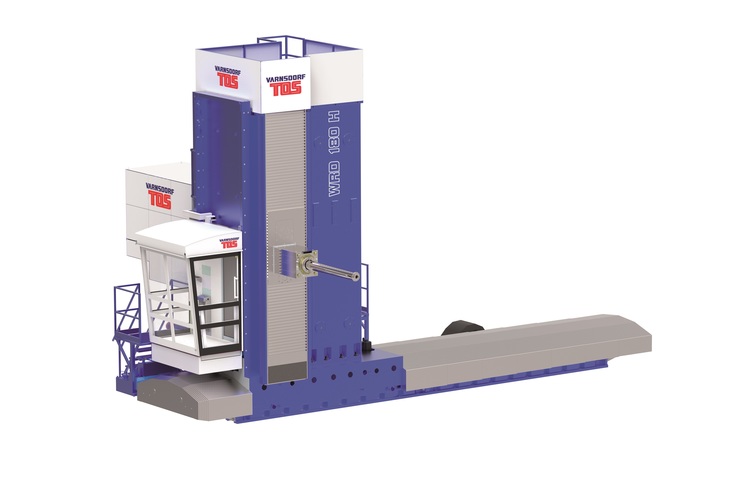

Descargar catálogoMandrinadora de columna móvil hidrostática WRD 160 H – WRD 180 H- WRD 200 H

Imágenes
- Mandrinadora de columna móvil hidrostática WRD 160 H – WRD 180 H- WRD 200 H (1)
- Mandrinadora de columna móvil hidrostática WRD 160 H – WRD 180 H- WRD 200 H (2)
- de columna móvil hidrostática WRD 160 H – WRD 180 H- WRD 200 H (3)
- de columna móvil hidrostática WRD 160 H – WRD 180 H- WRD 200 H (4)
Características
MODELO | WRD 160 H | WRD 180 H | WRD 200 H | |
CURSOS | ||||
X – Longitudinal columna | mm | 5000-29000, en tramos de 1000 | ||
Y – Vertical cabezal | mm | 3000-6000, en tramos de 500 | ||
Z – Transversal RAM | mm | 1600 | ||
CABEZAL | ||||
Sección RAM | mm | 550x550 | ||
Diámetro barra mandrinar | mm | 160 | 180 | 200 |
W – Axial barra mandrinar | mm | 1200 | ||
Potencia cabezal S1 | Kw | 74/101 | ||
Velocidad husillo | 1/min | 10-3000 | 10-2500 | 10-2000 |
Par husillo S1 | Nm | 6820 | 11165 | 13927 |
AVANCES RÁPIDOS | ||||
X,Y,Z,W | mm/min | 20000 |
Links

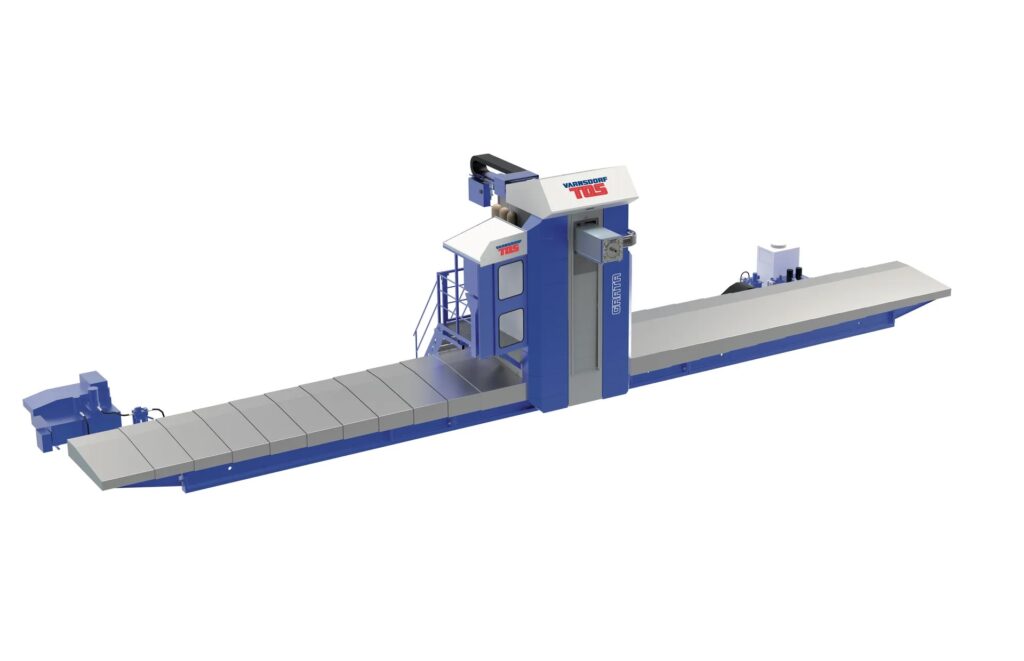

Descargar catálogoFresadora columna móvil modelo Grata

Imágenes
- Fresadora Columna Movil TOS Varnsdorf Grata 1
- Fresadora Columna Movil TOS Varnsdorf Grata 2
- Fresadora Columna Movil TOS Varnsdorf Grata 3
- Fresadora Columna Movil TOS Varnsdorf Grata 4
- Fresadora Columna Movil TOS Varnsdorf Grata 5
- Fresadora Columna Movil TOS Varnsdorf Grata 6
- Fresadora Columna Movil TOS Varnsdorf Grata 7
Características
MODELO | GRATA | |
CURSOS | ||
X – Longitudinal columna | mm | 5000-25000, en tramos de 2000 |
Y – Vertical cabezal | mm | 1600, 2000, 2500, 3000 |
Z – Transversal RAM | mm | 1500 |
CABEZAL | ||
Sección RAM | mm | 500x500 |
Potencia cabezal | Kw | 37 |
Velocidad husillo | 1/min | 10-5000 |
Par husillo | Nm | 1584 |
AVANCES RÁPIDOS | ||
X, Y | mm/min | 25000 |
Z | mm/min | 15000 |
