Características

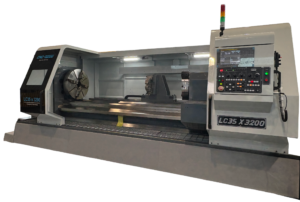

Tornos CNC Takang
La durabilidad y la estabilidad quedan garantizadas gracias a una estructura de máquina sólida y robusta.
Los estándares de inspección, superiores a las normas internacionales ISO, reflejan nuestro alto nivel de exigencia en materia de calidad.

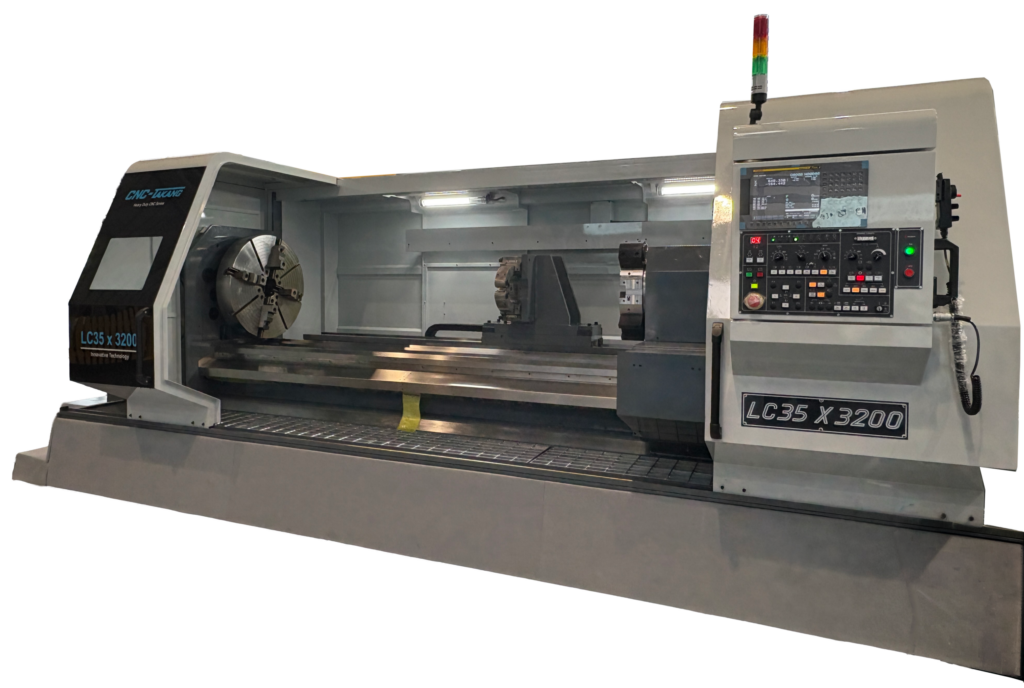

Tornos SERIE LC
|
LC 30 |
LC 35 |
LC 40 |
LC 45 |
LC 50 |
|||||||||||||||||||||||||||||
|
Capacidad |
|||||||||||||||||||||||||||||||||
|
Ø sobre bancada |
770 mm |
895 mm |
1020 mm |
1145 mm |
1270 mm |
||||||||||||||||||||||||||||
|
Ø sobre carro |
350 mm |
480 mm |
610 mm |
735 mm |
870 mm |
||||||||||||||||||||||||||||
|
Altura de centros |
390 mm |
455 mm |
520 mm |
585 mm |
650 mm |
||||||||||||||||||||||||||||
|
Distancia entre puntos |
1200 / 2200 / 3200 / 4200 / 5200 / 6200 / 7200 / 8200 mm |
||||||||||||||||||||||||||||||||
|
Anchura bancada / Guía auxiliar |
560 mm / 710 mm |
||||||||||||||||||||||||||||||||
|
Cabezal |
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
Recorridos |
|||||||||||||||||||||||||||||||||
|
Recorrido eje X |
530 mm / Op. 630 mm |
||||||||||||||||||||||||||||||||
|
Recorrido eje Z |
1200 mm–8200 mm |
||||||||||||||||||||||||||||||||
|
Contrapunto |
|||||||||||||||||||||||||||||||||
|
Diámetro |
Ø 185 mm caña giratoria, Op. Ø 250 mm / 350 mm |
||||||||||||||||||||||||||||||||
|
Recorrido |
250 mm, Opt. 300 mm para contrapunto de Ø 350 mm |
||||||||||||||||||||||||||||||||
|
Cono |
MT6 |
||||||||||||||||||||||||||||||||
|
Capacidad de carga |
|||||||||||||||||||||||||||||||||
|
Entre puntos |
8.000 kg (Ø contrapunto 185 mm) / 12.000 kg (Ø contrapunto 250 mm) |
||||||||||||||||||||||||||||||||
|
Con una luneta |
10.000 kg (Ø contrapunto 185 mm) / 14.000 kg (Ø contrapunto 250 mm) |
||||||||||||||||||||||||||||||||
|
Al aire |
3.000 kg |
||||||||||||||||||||||||||||||||
|
Peso máquina |
|||||||||||||||||||||||||||||||||
|
1000 mm entre puntos |
10.200 kg |
10.600 kg |
11.000 kg |
11.400 kg |
11.800 kg |
||||||||||||||||||||||||||||
|
Cada 1000 mm adicional |
1.200 kg |
||||||||||||||||||||||||||||||||
Tornos SERIE LD
|
LD 45 |
LD 50 |
LD 55 |
LD 60 |
|||||||||||||||||||||||||||||||||||
|
Capacidad |
||||||||||||||||||||||||||||||||||||||
|
Ø sobre bancada |
1135 mm |
1265 mm |
1395 mm |
1520 mm |
||||||||||||||||||||||||||||||||||
|
Ø sobre carro |
720 mm |
850 mm |
980 mm |
1110 mm |
||||||||||||||||||||||||||||||||||
|
Altura de centros |
585 mm |
650 mm |
715 mm |
780 mm |
||||||||||||||||||||||||||||||||||
|
Distancia entre puntos |
1400 / 2400 / 3400 / 4400 / 5400 / 6400 / 7400 / 8400 / 9150 / 10150 mm |
|||||||||||||||||||||||||||||||||||||
|
Anchura bancada / Guía auxiliar |
700 mm / 850 mm |
|||||||||||||||||||||||||||||||||||||
|
Cabezal |
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
Recorridos |
||||||||||||||||||||||||||||||||||||||
|
Recorrido eje X |
730 mm |
|||||||||||||||||||||||||||||||||||||
|
Recorrido eje Z |
1-8M: 1300 mm–8300 mm |
|||||||||||||||||||||||||||||||||||||
|
Contrapunto |
||||||||||||||||||||||||||||||||||||||
|
Diámetro |
Ø 185 mm caña giratoria, Op. Ø 250 mm / 350 mm |
|||||||||||||||||||||||||||||||||||||
|
Recorrido |
250 mm, Op. 300 mm para contrapunto de Ø 350 mm |
|||||||||||||||||||||||||||||||||||||
|
Cono |
MT6 |
|||||||||||||||||||||||||||||||||||||
|
Capacidad de carga |
||||||||||||||||||||||||||||||||||||||
|
Entre puntos |
9.000 kg (Ø contrapunto 185 mm) / 13.000 kg (Ø contrapunto 250 mm) / 18.000 kg (Ø contrapunto 350 mm) |
|||||||||||||||||||||||||||||||||||||
|
Con una luneta |
10.000 kg (Ø contrapunto 185 mm) / 14.000 kg (Ø contrapunto 250 mm) / 19.000 kg (Ø contrapunto 350 mm) |
|||||||||||||||||||||||||||||||||||||
|
Al aire |
3.000 kg |
|||||||||||||||||||||||||||||||||||||
|
Peso máquina |
||||||||||||||||||||||||||||||||||||||
|
1000 mm entre puntos |
16.400 kg |
17.000 kg |
17.600 kg |
18.200 kg |
||||||||||||||||||||||||||||||||||
|
Cada 1000 mm adicional |
1.500 kg |
|||||||||||||||||||||||||||||||||||||
