Centros de Mandrinado – Fresado

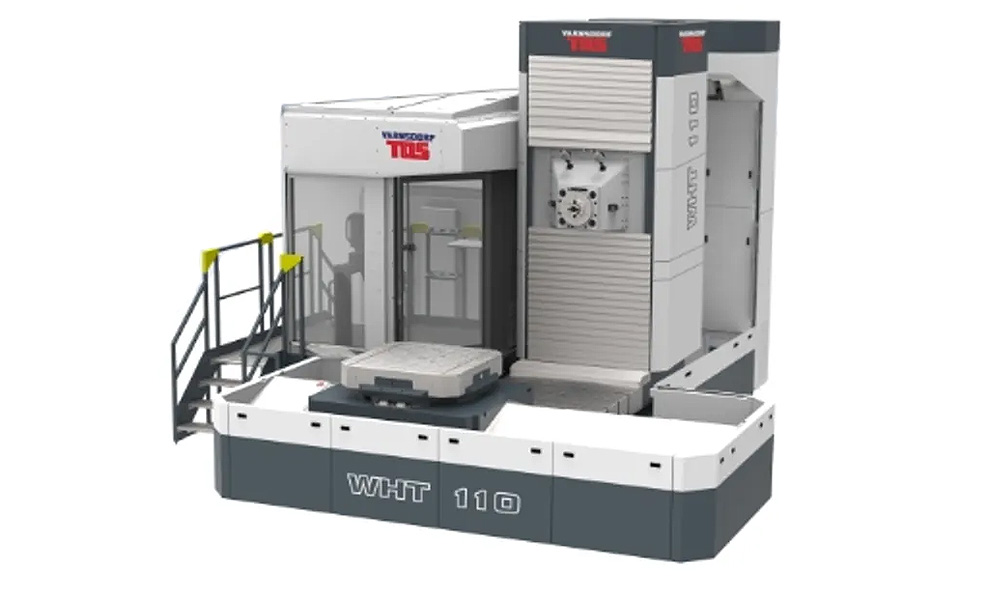

Centro de Torneado, Mandrinado y Fresado WHT 110

Centro de Torneado, Mandrinado y Fresado WHT 110

Imágenes

Vídeos

Centros de Mandrinado - Fresado
Centros de Mandrinado - Fresado
Centros de Mandrinado - Fresado

Características

MODELO WHT 110 WHT 110 C

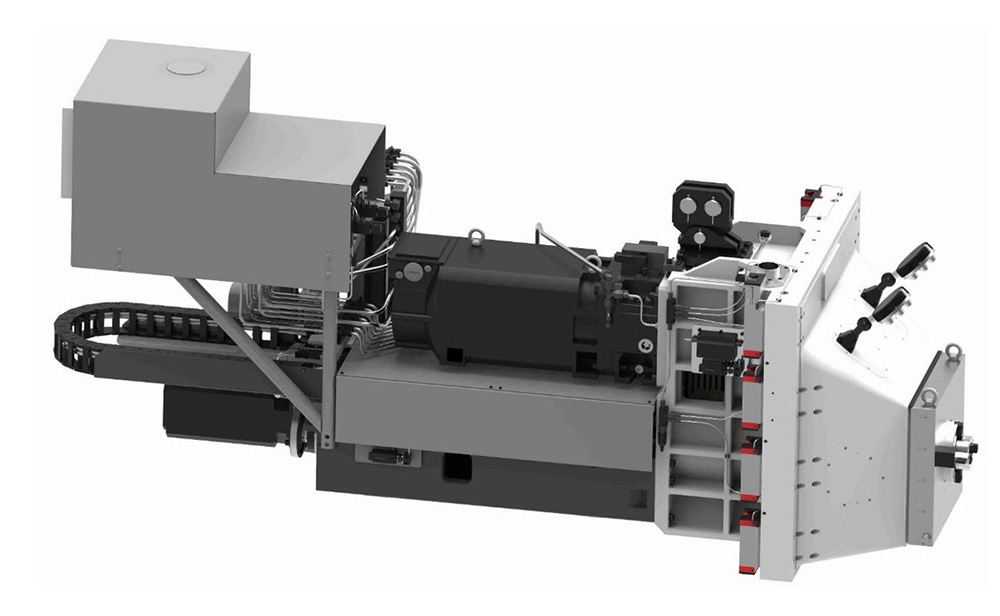

CABEZAL
Diámetro barra de mandrinar mm 112 112
Gama de revoluciones 1/min 10-4000 10-6000
Potencia del motor principal S1 Kw 28 31
Par husillo  S1 Nm 1200 1375

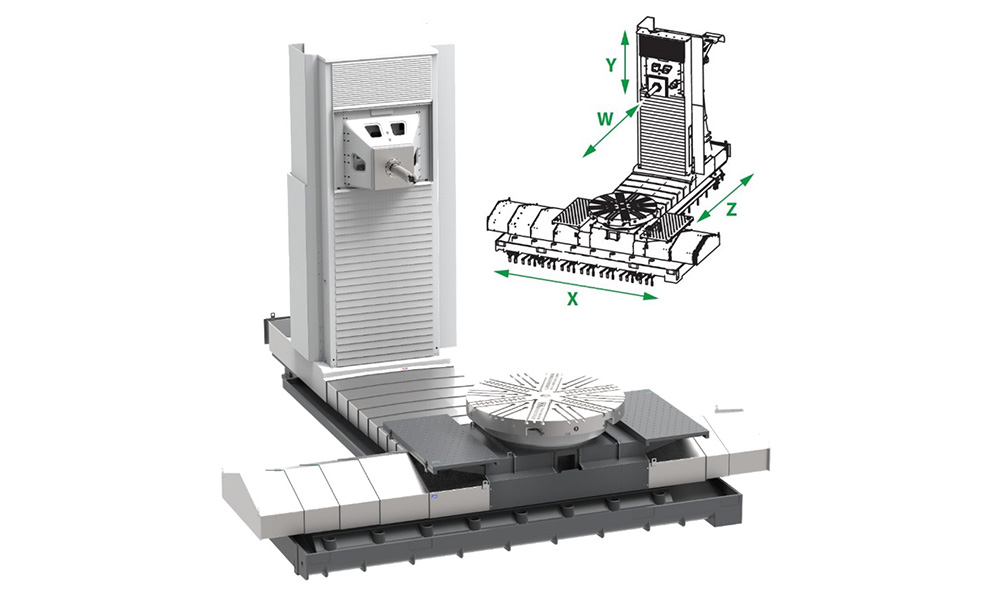

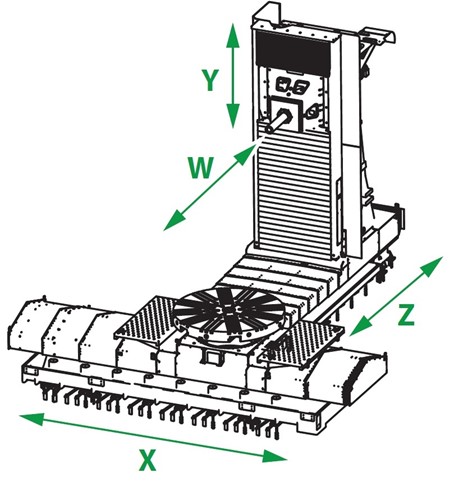

CURSOS
X – Transversal mesa mm 1500, 2000, 2500, 3000
Y – Vertical cabezal mm 1250, 1600, 2000*
Z – Longitudinal columna mm 1500, 2000, 2500
W – Axial mm 650
AVANCES RÁPIDOS
X,Y,Z m/min 25 40
W m/min 20

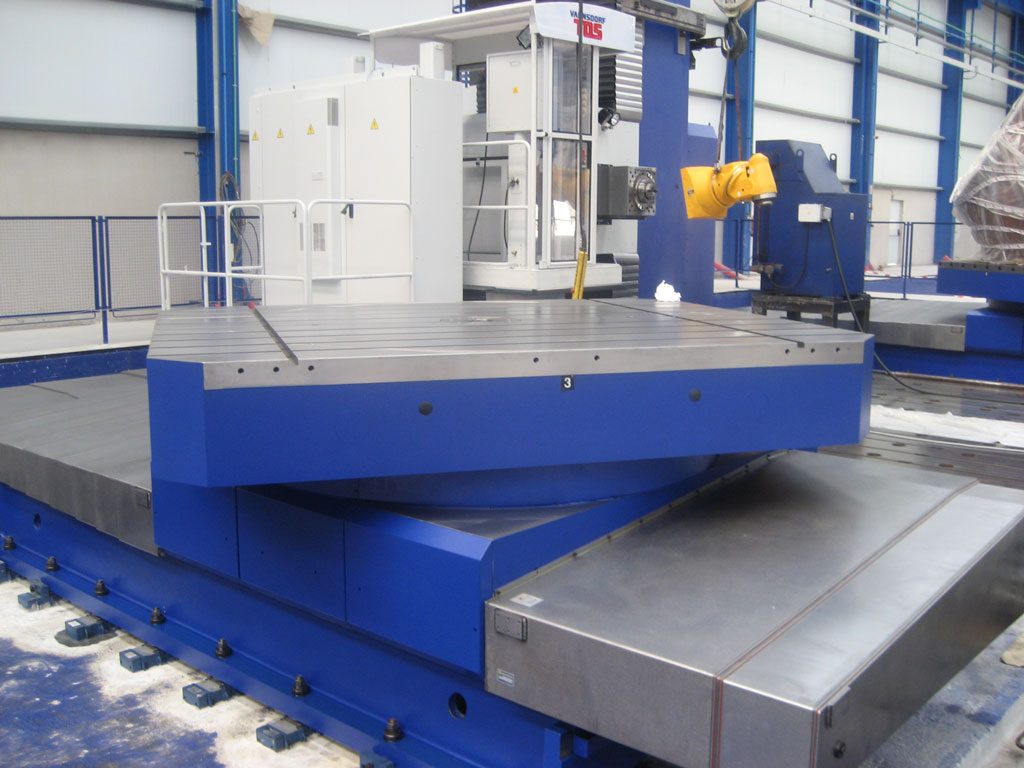

MESA
Dimensiones de mesa mm 1250x1250, 1250x1600
Capacidad de carga Kg 6.000
MESA TORNEADO
Diámetro mesa torneado mm - 1.600
Capacidad de carga Kg - 6000
Velocidad máx. min-1 - 400

TOS Varnsdorf está renovando sus centros de mecanizado presentando unos modelos mucho más avanzados tecnológicamente, que permiten el fresado y torneado de las piezas complejas en un solo amarre y aporta una solución de alto nivel en el tamaño 2 x 2.
  • Cabezal con caña/husillo integrada con recorrido 650 mm y 6000 rpm.
  • Carga y descargar automática de cabezales de posicionamiento automático.
  • Mesa de torneado con motor torque hasta 500 rpm y 1,6 metros de diámetro.
  • Velocidad de posicionamiento 40 m/min
  • Posibilidad de multiples palets para automatizar procesos de mecanizado complejos.
  • Conectividad y aplicaciones de Industria 4.0
Estas características, un alto par de mecanizado tanto en el husillo como en los cabezales, y una amplia disponibilidad de distintos tipos de cabezales y opcionales, hacen que sea un centro ideal para moldistas, matriceros, fabricantes del sector oil & Gas y aeronáutico.

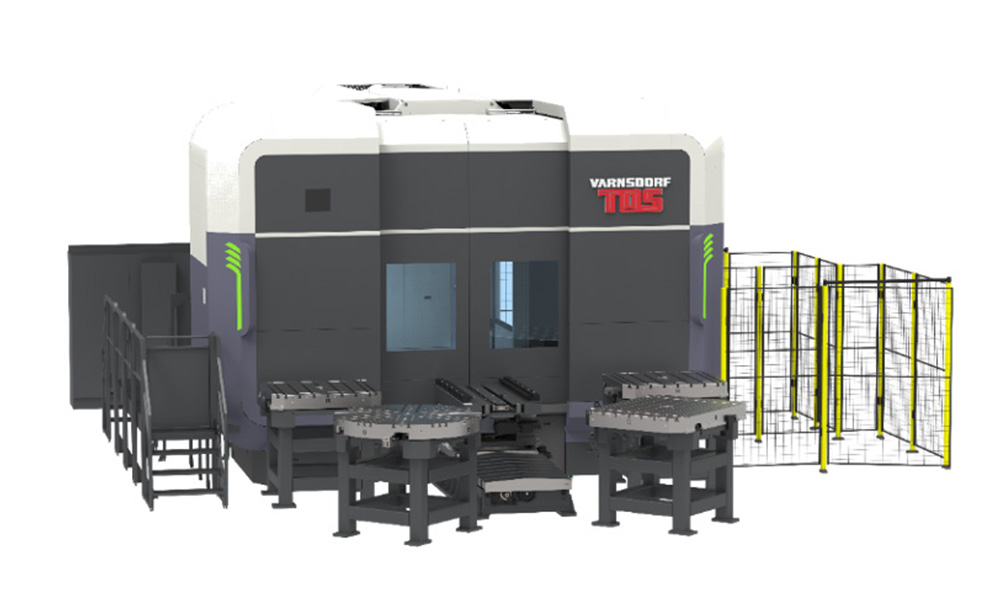

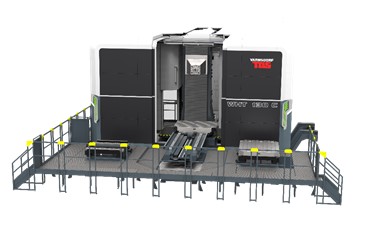

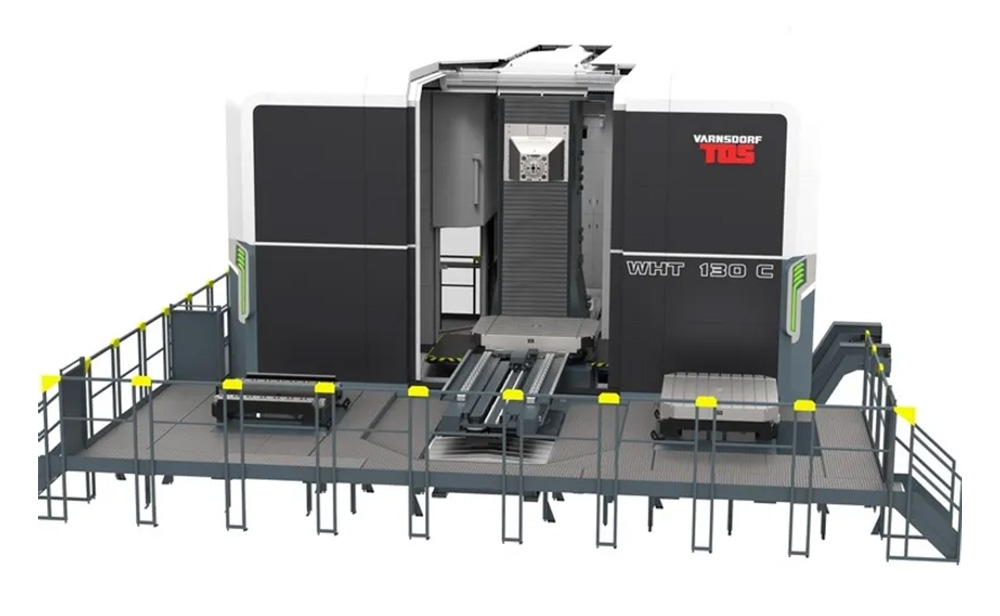

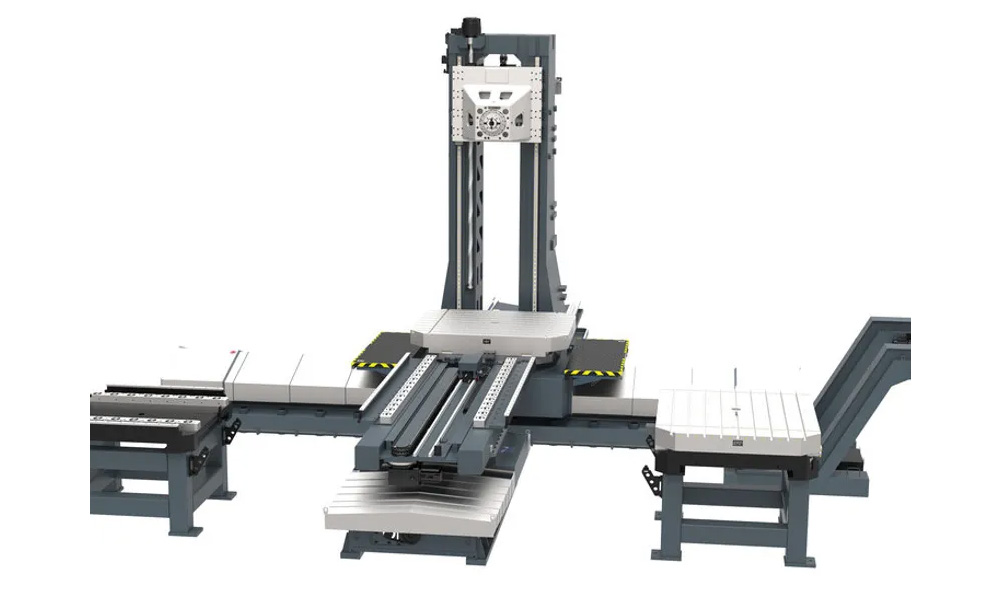

Centro de Mandrinado y Fresado WHtec 130

Centro de Mandrinado y Fresado WHtec 130

Imágenes

Vídeos

Centros de Mandrinado - Fresado

Características

MODELO WHTec 130
CABEZAL
Diámetro barra de mandrinar mm 130
Gama de revoluciones 1/min 10-4000
Potencia del motor principal S1 Kw 37/46
Par husillo  S1 Nm 3200
CURSOS
X – Transversal mesa mm 2000, 3000, 4000
Y – Vertical cabezal mm 1600, 2000, 2500
Z – Longitudinal columna mm 1600, 2000, 2500
W – Axial mm 800
MESA
Dimensiones de mesa mm 1800x1800, 1800x2200, 1800x2500
Capacidad de carga Kg 20000
AVANCES RÁPIDOS
X, Y, Z mm/min 36000
W mm/min 20000

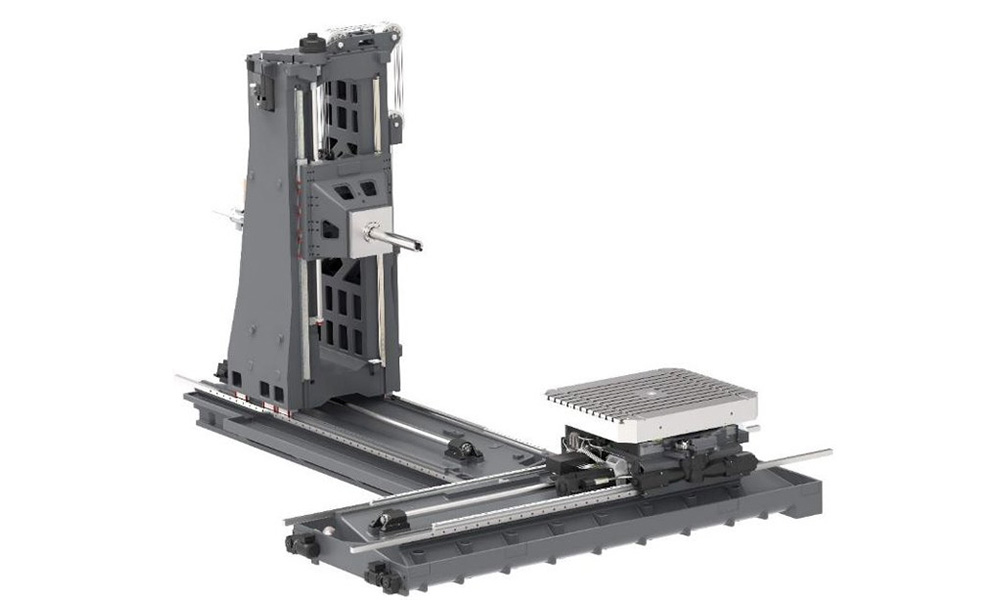

  • El desarrollo de estos centros de mecanizado se basa en una configuración en T, con una estructura de bastidor central con guías lineales, que permiten una mayor dinámica que hacen de estas máquinas las ideales para el mecanizado de piezas aeronáuticas, moldes o formas complejas que requieran altos avances de mecanizado.
  • El centro de mecanizado alcanza los 36 m/min gracias al dimensionamiento de sus guías lineales, con una aceleración de3 m/seg2 El giro de la mesa se convierte un eje más de mecanizado ya que está comandado por 2 motores en sistema master-slave que le permiten un alto par con una gran precisión. La capacidad de carga útil es de hasta 25 Tn con un rango de superficies adaptable a las necesidades de cada cliente.
  • Su flexibilidad de configuración vienen dada por la posibilidad de integrar varios tipos de cabezales junto con la caña de diámetro 130 y que gira a 4.000 rpm, con un Par de 3.200 Nm.
  • Los cabezales se pueden cargar a través de un manipulador automático de cabezales integrando su cambio dentro de los procesos de mecanizado. Entre los cabezales se dispone de cabezales de posicionamiento continuo, de posicionamiento milesimal cada 0,001º x 0,001º, tipo horquilla con electromandrinos, y una amplia variedad de soluciones acordes a la necesidad de cada cliente.

Links

Descargar catálogo
