Cabezales

Tos Varnsdorf como fabricante integral de mandrinadoras y fresadoras construye sus propios cabezales, lo cual garantiza la calidad y continuidad en el servicio. Dentro de los cabezales destacan por un lado los últimos desarrollos de cabezales automáticos con posicionamiento milesimal y por otro lado los cabezales de giro continuo con electromandrino que permiten acometer trabajos aeronáuticos.

Cabezales fresadores con posicionamiento manual

Cabezales fresadores con posicionamiento manual

Vídeos

Cabezales

Características

    MODELO

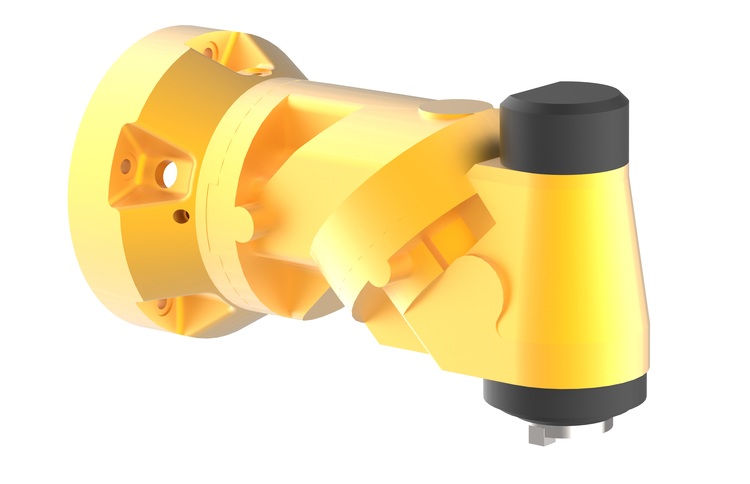

    HPR 50 HUR 50
 Cabezales Cabezales
Número de ejes - 1 2
Revoluciones rpm 3000 3000
Potencia Kw 25 20
Par Nm 1200 1000
Posicionamiento - Manual Manual
Peso Kg 200 330

Cabezales fresadores con posicionamiento automático

Cabezales fresadores con posicionamiento automático

Vídeos

Cabezales
Cabezales
Cabezales

Características

    MODELO

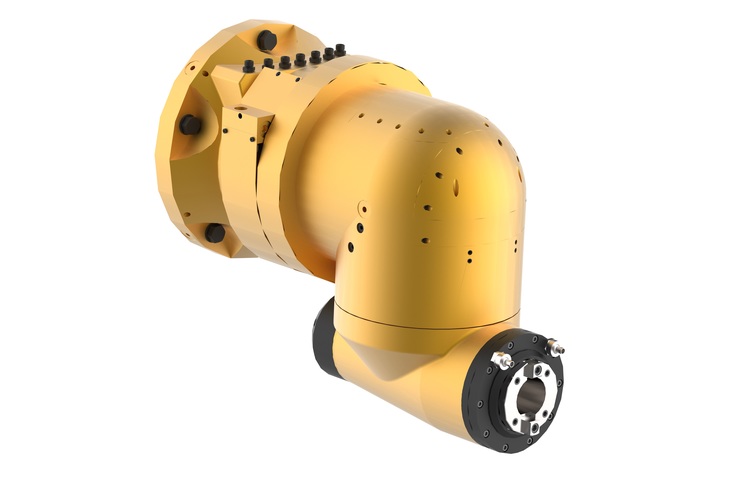

    HUI 50 HUF 50 HOI 50 HOIL 50 HOIT 50
 Cabezales  Cabezales  Cabezales  Cabezales  Cabezales
Número de ejes - 2 2 2 2 2
Revoluciones rpm 3000 3000 4000 3500 2000
Potencia Kw 32 32 37 25 50
Par Nm 1000 1000 1200 1100 2500
Posicionamiento - 2,5ºx2,5º 2x0.001º 1ºx1º 1ºx1º 1ºx1º
Peso Kg 440 600 1100 450 1100
Tipo - Universal Universal Ortogonal Ortogonal Ortogonal

Cabezales fresadores tipo horquilla con giro automático

Cabezales fresadores tipo horquilla con giro automático

Vídeos

Cabezales
Cabezales

Características

    MODELO

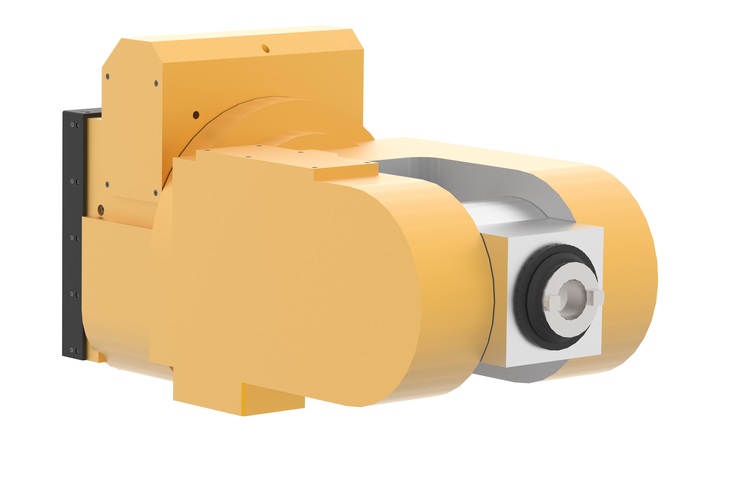

    HV/V HV/EH*
 Cabezales  Cabezales
Número de ejes - 2 2
Revoluciones rpm 3500 22000/18000
Potencia Kw 22 20/28
Par Nm 300 30/90
Posicionamiento - 0,001ºx0,001º 0,001ºx0,001º
Peso Kg 800 800
Tipo - Horquilla Horquilla
Transmisión - Mecánica Electro mandrino
  *En el modelo HV/EH se puede instalar el electro mandrino requerido por el cliente.
En estos cabezales los giros de los ejes del cabezal se realizan con servomotores independientes que permiten un posicionamiento continuo en todo el rango de giro y suaves movimientos en ambos ejes durante el mecanizado.

Cabezales mandrinador – plato de refrentar

Cabezales mandrinador – plato de refrentar

Vídeos

Cabezales
Cabezales

Características

    MODELO

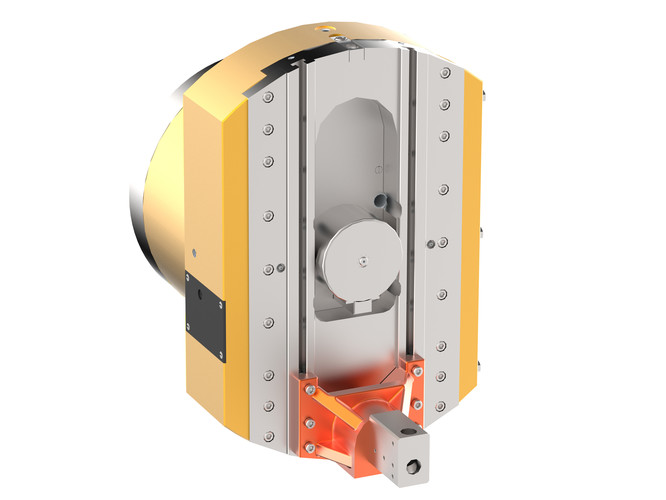

    LD 650
 Cabezales
Diámetro del plato mm 650
Recorrido eje U Mm 170
Velocidad máx. del plato rpm 200
Par Nm 3322
Peso Kg 200
También se pueden instalar platos de refrentar D’ANDREA y COGSDILL
Tos Varnsdorf fabrica su propio cabezal mandrinador LD 650 que permite su control y manejo a través del CNC de la mandrinadora.
