Características

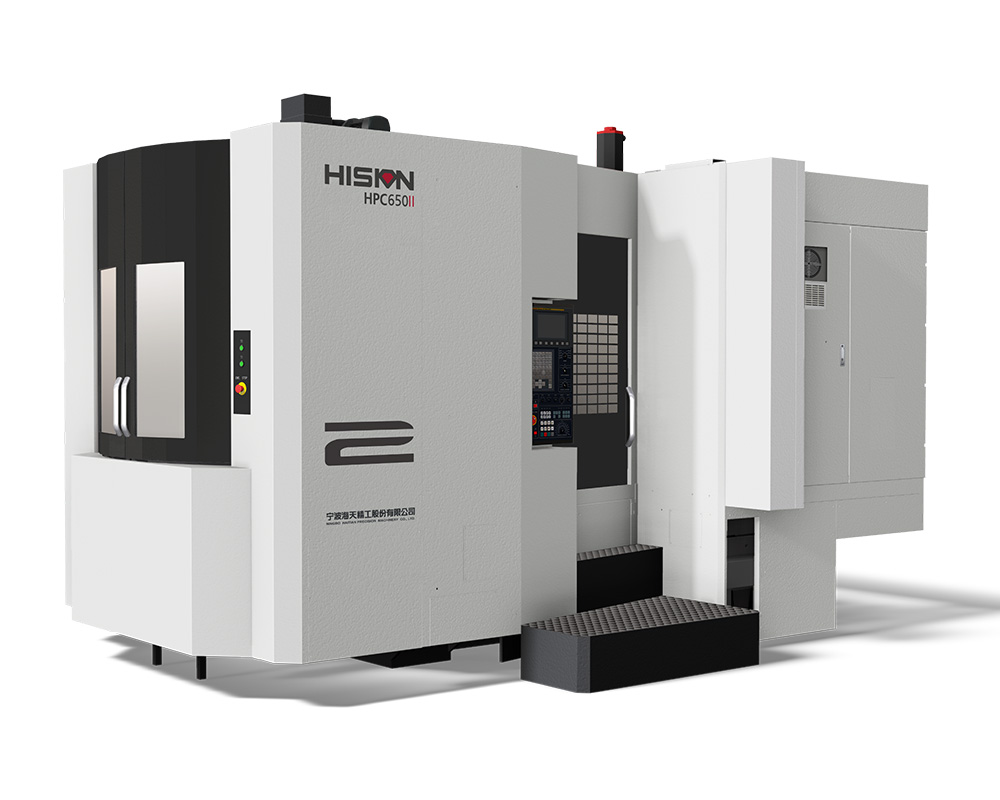

SERIE ALTA VELOCIDAD HPC II
| HPC500 II | HPC600 II | HPC650 II | HPC800 II | |||
| CAPACIDAD | ||||||
| Eje X | mm | 730 | 800 | 1050 | 1400 | |
| Eje Y | mm | 730 | 800 | 900 | 1200 | |
| Eje Z | mm | 800 | 850 | 1000 | 1050 | |
| Distancia husillo a mesa | mm | 70-870 | 150-1000 | 190-1190 | 200-1250 | |
| Velocidad husillo | rpm | 8000, 12000, 20000 | ||||
| Avance rápido | m/min | 60 | ||||
| MESA | ||||||
| Superficie | mm | 500×500 | 630×630 | 630×630 | 800×800 | |
| Capacidad | kg | 500 | 1000 | 1300 | 2000 | |
SERIE ALTO PAR H II
| H63 II | H80 II | H100 II | H125 II | |||
| CAPACIDAD | ||||||
| Eje X | mm | 1050 | 1350 | 1800 | 2000 | |
| Eje Y | mm | 850 | 980 | 1500 | 1500 | |
| Eje Z | mm | 900 | 1000 | 1350 | 1350 | |
| Eje W (Opcional) | mm | — | 535 | 535 | 535 | |
| Distancia husillo a superficie mesa | mm | 0-850 | 0-980 | 0-1500 | 0-1500 | |
| Distancia husillo a centro mesa | mm | 200-1100 | 230-1230 | 300-1650 | 350-1700 | |
| Velocidad husillo | rpm | 6000, 4500 | ||||
| Avance rápido | m/min | 32/30/32 | 30/24/30 | 24/20/24 | 24/20/24 | |
| MESA | ||||||
| Superficie | mm | 630×630 | 800×800 | 1000×1000 | 1250×1250 | |
| Capacidad | kg | 1300 | 2000 | 3000 | 3000 | |

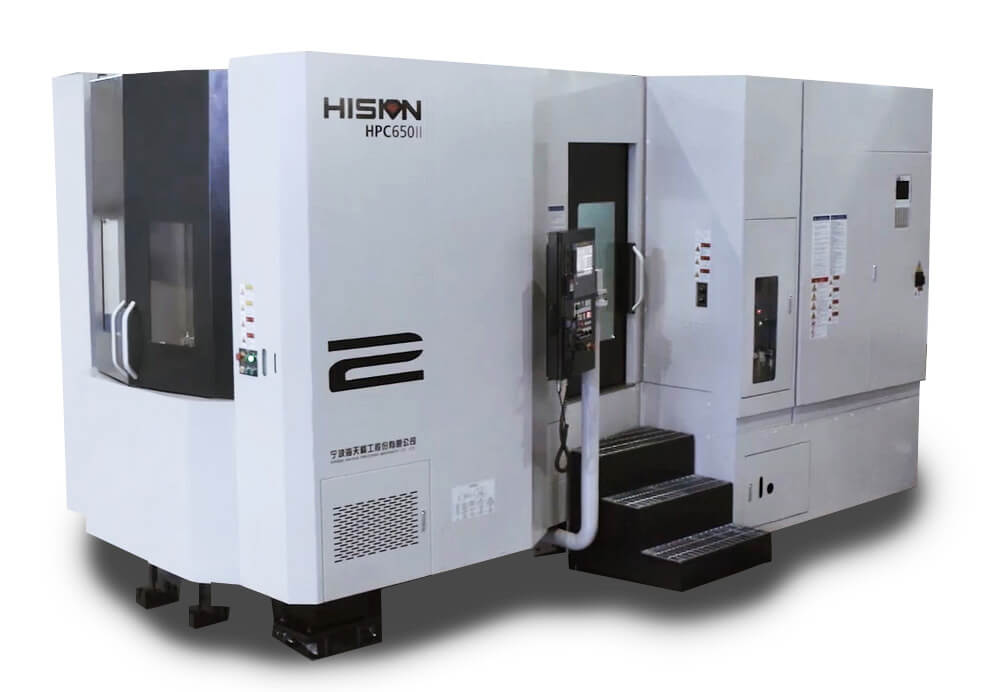

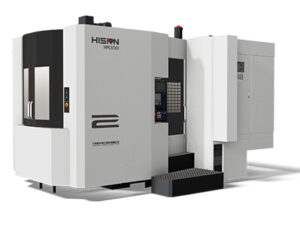

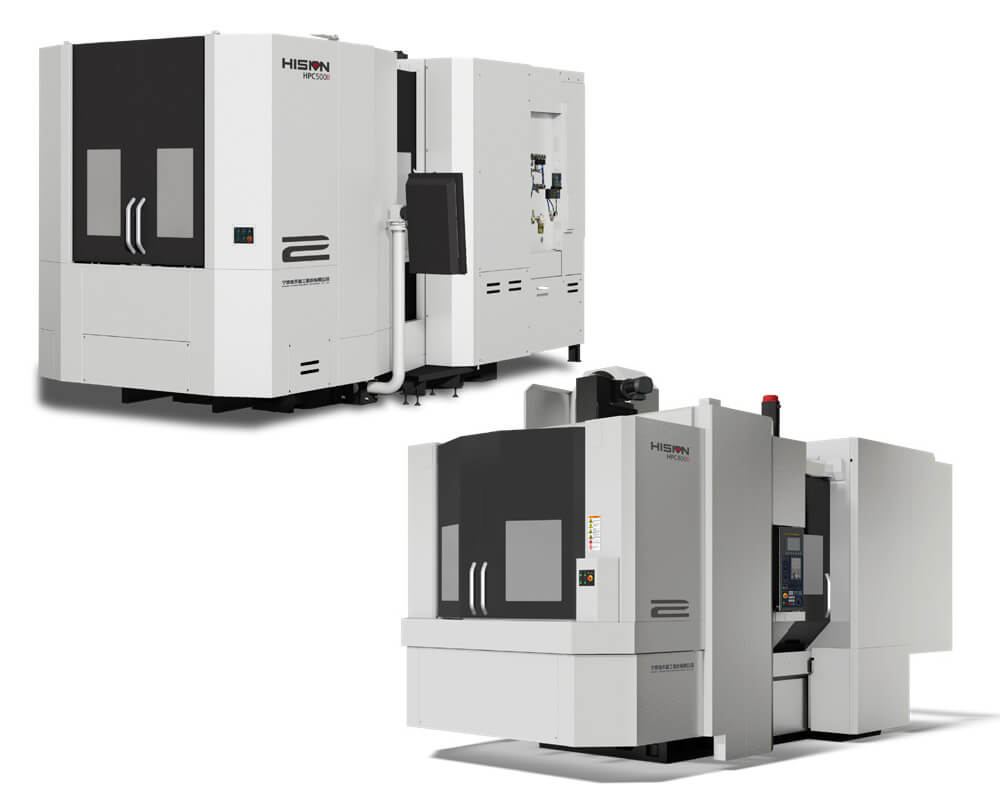

Los centros de mecanizado horizontal de Haitian Precision son un claro ejemplo de rendimiento de producción superior.
La mesa está fabricada en hierro fundido de alta resistencia con una alta capacidad de carga que garantiza la estabilidad del procesamiento. La mesa giratoria es un accesorio opcional disponible.

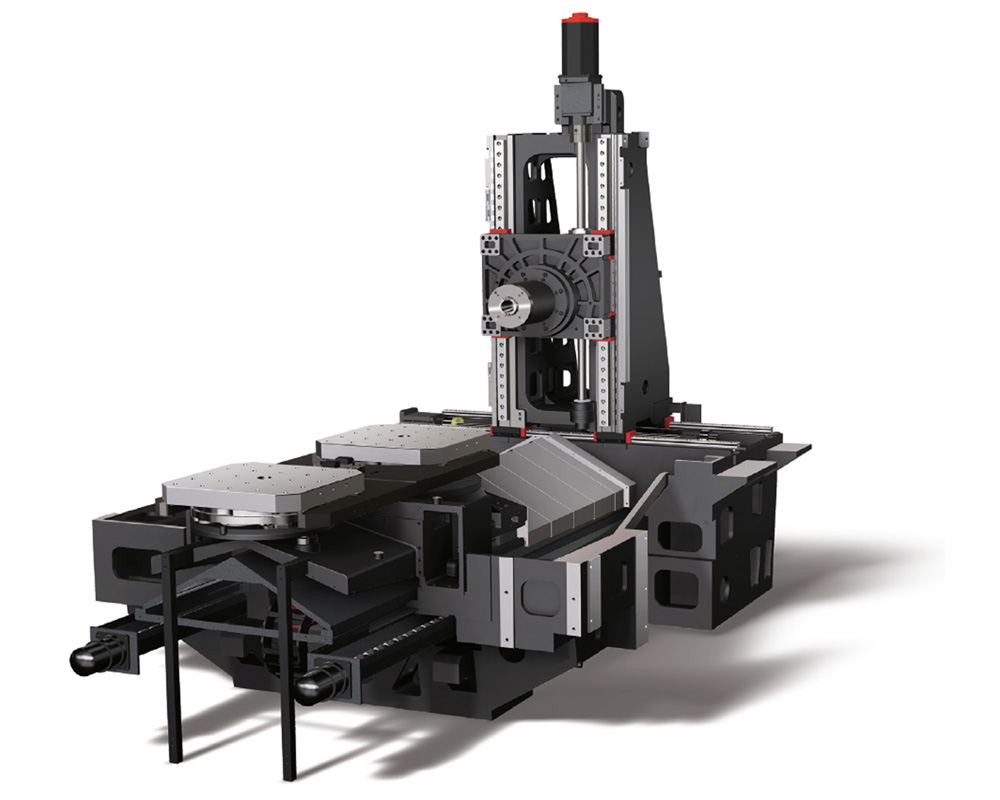

En los ejes X,Y y Z se usa una guía lineal de rodillos. Con el fin de lograr una alta precisión y un corte pesado, el eje X/Y/Z de la serie HPCIl adopta una guía lineal de rodillos.

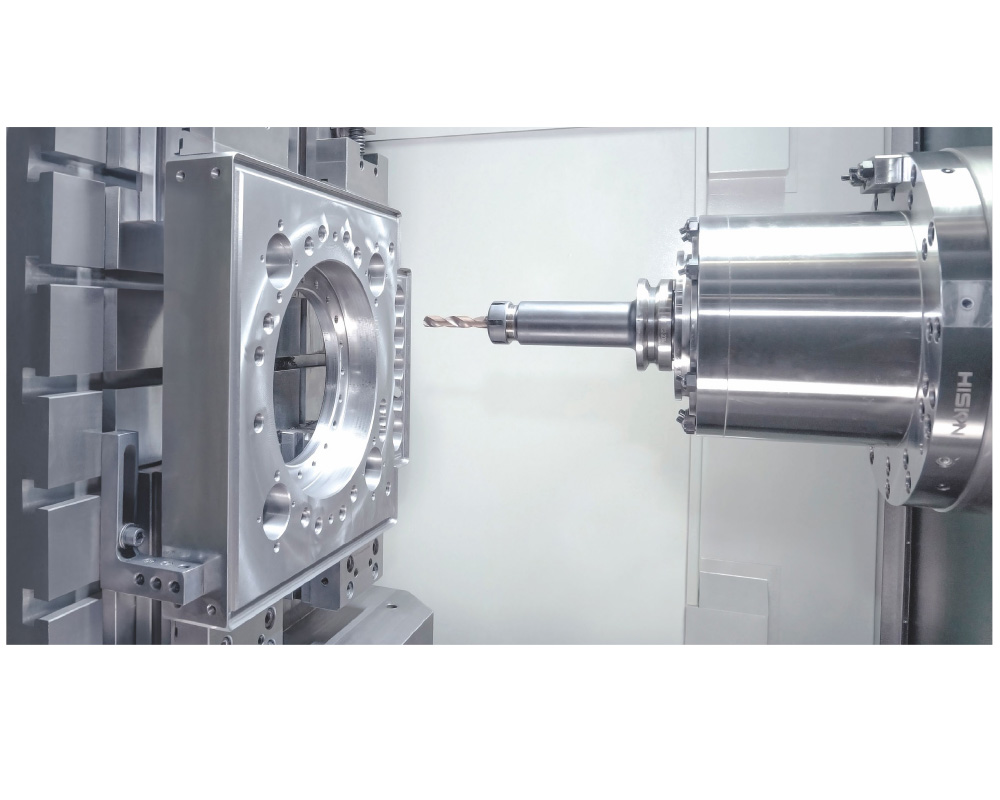

El husillo tiene tiene una inercia de rotación pequeña, una velocidad de arranque/parada rápida y reduce en gran medida la vibración durante el funcionamiento a alta velocidad para garantizar la precisión y exactitud del mecanizado. Además incluye un sistema de refrigeración termostática con el fin de lograr una precisión estable del husillo y reducir la deformación térmica del husillo.

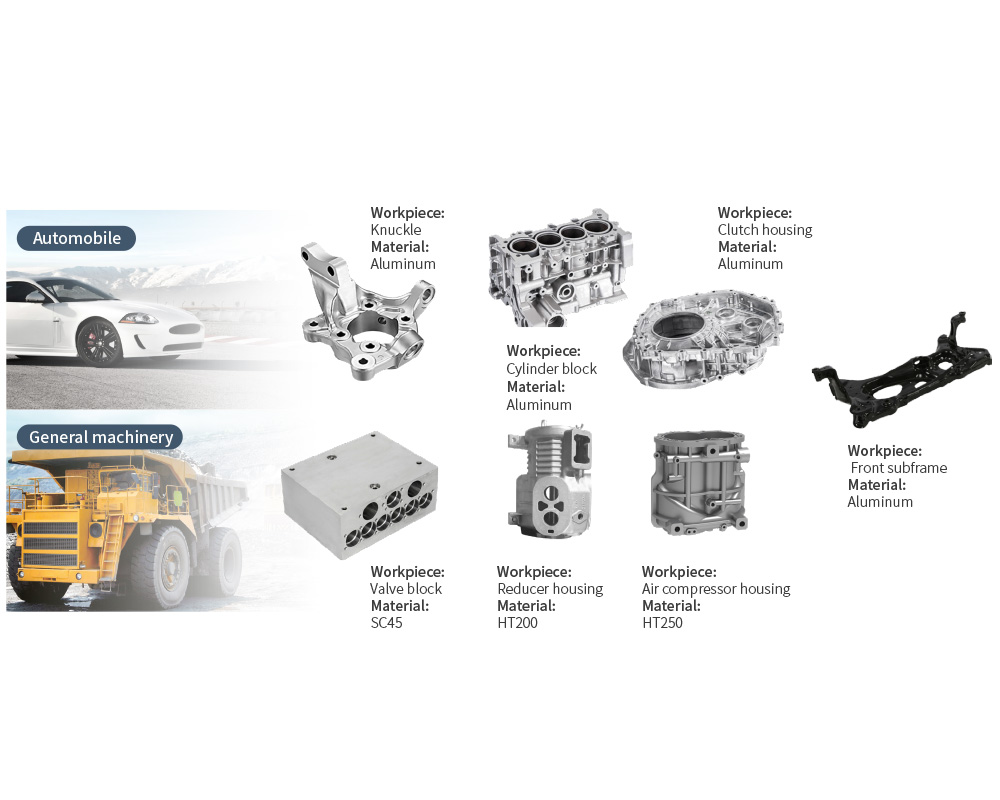

Sus centros de mecanizado horizontal son una solución para el mecanizado de piezas en el sector de la automoción y la maquinaria pesada. Algunas de las piezas que pueden mecanizarse en aluminio son la carcasa del embrague, subchasis delantero, nudillos y bloque de cilindros. Así como piezas de otros materiales como el bloque de válvulas, caja reductora o carcasa del compresor de aire.
