Características

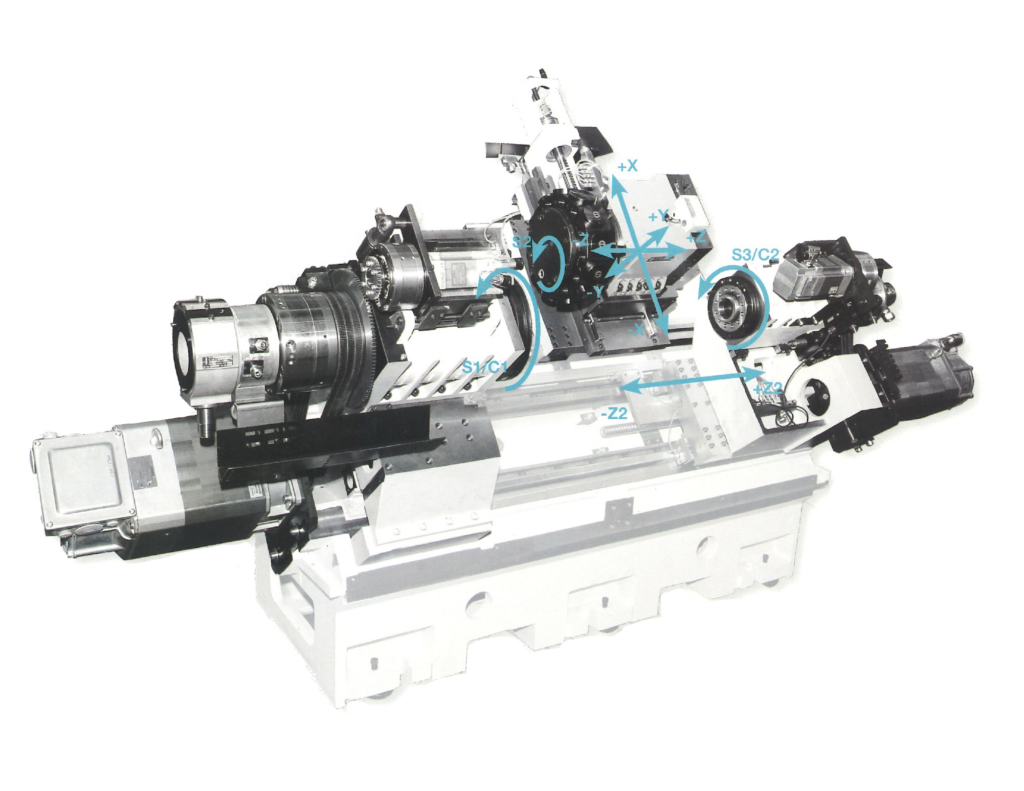

Torno SBL 300 CNC Bancada Inclinada TRENS
|
SBL 300 |
SBL 300 M
(MC, MCY) |
SBL 300 SM (SMC, SCY) |
||
| Capacidad de trabajo | ||||
| Precisión geométrica y de trabajo |
– |
ISO 13041 |
ISO 13041 |
ISO 13041 |
| Diámetro sobre bancada | mm | 530 | 530 | 530 |
| Diámetro máx. torneado |
mm |
260 |
260 |
260 |
| Longitud torneado |
mm |
500 | 500 |
485 |
| Peso máx. pieza entre puntos/al aire |
Kg |
200/80 | 200/80 |
200/80 |
|
Capacidad de barra |
mm | 51 | 51 |
51 |
| Husillo principal | ||||
|
Nariz del husillo (DIN 55026) |
– | A2-6 | A2-6 |
A2-6 |
| Diámetro husillo |
mm |
65 | 65 |
65 |
| Diámetro plato |
mm |
210 | 210 |
210 |
| Motor |
Kw |
11/16,5 | 11/16,5 |
11/16,5 |
| Par |
Nm |
133,3 | 133,3 |
133,3 |
| Velocidad |
rpm |
4.000 | 4.000 |
4.000 |
| Eje X – medición directa mediante regla lineal | ||||
| Recorrido trabajo |
mm |
198 | 137 |
137 |
| Avance |
mm.min-1 |
1÷10000 | 1÷10000 |
1÷10000 |
| Avance rápido |
mm.min-1 |
24.000 | 24.000 |
24.000 |
| Eje Z – medición encoder | ||||
| Recorrido trabajo |
mm |
550 | 550 |
490 |
| Avance |
mm.min-1 |
1÷10000 | 1÷10000 |
1÷10000 |
| Avance rápido |
mm.min-1 |
30.000 | 30.000 |
30.000 |
| Eje Y – opcional | ||||
| Recorrido |
mm |
– | +/- 40 |
+/- 40 |
| Avance |
mm.min-1 |
– | 1÷5000 |
1÷5000 |
|
Avance rápido |
mm.min-1 | – | 7.500 |
7.500 |
| Eje C – motor independiente OPCIONAL | ||||
| Par |
Nm |
410 |
410 |
|
|
Velocidad |
min-1 | 40 |
40 |
|
| Incremento mínimo programable |
º |
0.360 a 0.001 |
0-360 a 0,001 |
|
| Torreta axial | ||||
| Tipo |
|
Torreta giratoria | Herramienta motorizada |
Radial con herramienta motorizada |
| Posiciones |
12 |
12 |
12 |
|
| Número herramientas motorizadas |
|
12 | 12 |
12 |
|
Cono DIN 69880 |
mm | 30 | 25 |
25 |
| Tamaño |
mm |
20 x 16 | 16 x 12 |
16 x 12 |
| Potencia |
Kw |
– | 1,5 |
2 |
| Velocidad máxima herramienta motorizada |
rpm |
– | 6000 |
6000 |
| Par |
Nm |
– | 9,5 |
10 |
| Contrapunto | ||||
|
Cono |
Morse 4 | Morse 4 |
– |
|
| Carrera |
mm |
500 | 500 |
– |
| Rango fuerza amarre |
daN |
50-600 | 50-600 |
– |
| Recorrido |
|
Programable | Programable |
– |

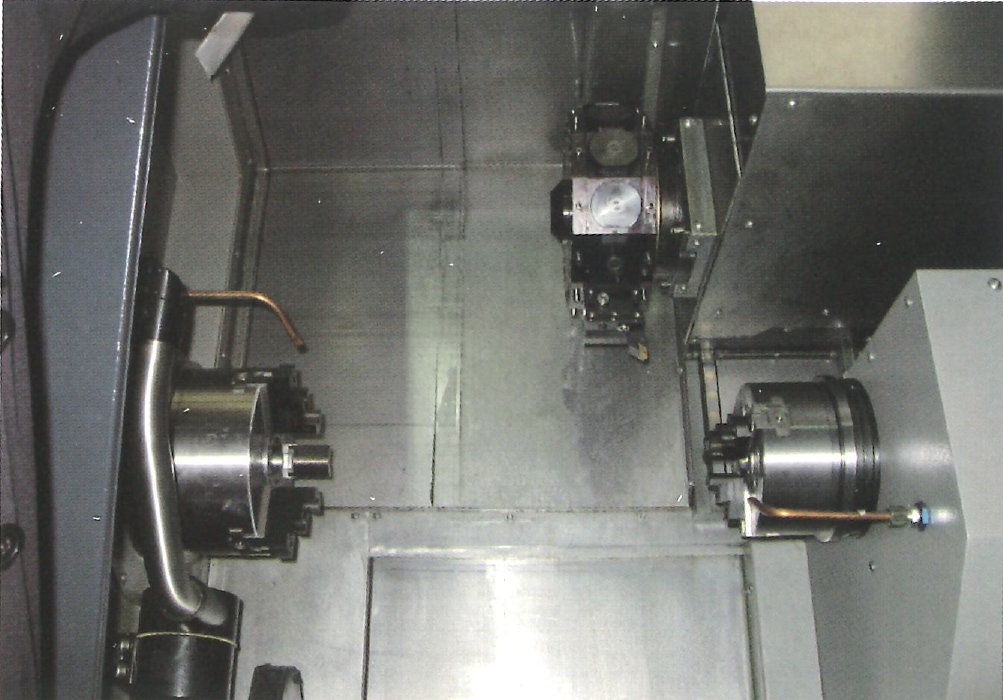

| Subhusillo – Opcional | ||||
| Nariz del husillo (DIN 55026) |
|
– | – |
A2-5 |
|
Diámetro husillo |
mm | – | – |
57 |
| Diámetro plato |
Mm |
– | – |
170 |
| Motor |
Kw |
– | – |
9/13 |
| Par |
Nm |
– | – |
122,4 |
| Velocidad |
rpm |
– | – |
4.000 |
| Eje Z2 | ||||
| Recorrido trabajo |
mm |
– | – |
530 |
| Avance |
mm.min-1 |
– | – |
1÷10000 |
| Avance rápido |
mm.min-1 |
– | – |
30.000 |
| CNC |
CNC Fanuc 0i-T Manual Guide i |
CNC Fanuc 0i-T Manual Guide i |
CNC Fanuc 0i-T Manual Guide i |
|
| Dimensiones máquinas | ||||
| Largo x Ancho |
mm |
3.320 x 2.020 | 3.320 x 2.020 |
3.320 x 2.020 |
| Alto |
mm |
1.820 | 1.820 |
1.820 |
|
Peso |
Kg | 3.500 | 3.500 |
4.000 |
