Torno vertical con RAM

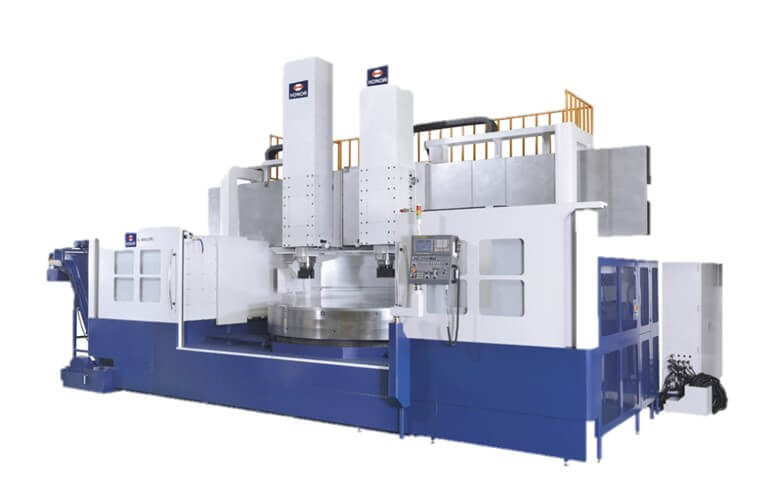

Torno Vertical grandes dimensiones VL 300 – VL 400 – VL 500- VL 600

Torno Vertical grandes dimensiones VL 300 – VL 400 – VL 500- VL 600

Imágenes

Características


MODELO VL 300 VL 400 VL 500 VL 600
Ø máx. volteo mm 3600 4500 6000 7000
Ø máx. torneado mm 3600 4500 6000 7000
Ø plato mm 3000 4000 5000 6000
Altura máx. torneado mm 2000 2000 2600 2600
Velocidad torneado rpm 3-120 1-85 1-50 1-20
Carga útil Kg 30000 40000 80000 100000


Torno Vertical con RAM serie media VL 125 – VL160 – VL200 – VL250

Torno Vertical con RAM serie media VL 125 – VL160 – VL200 – VL250

Imágenes

Características

MODELO VL 125 VL 160 VL 200 VL 250
Ø máx. volteo mm 1600 2000 2500 3000
Ø máx. torneado mm 1600 2000 2500 2970
Ø plato mm 1250 1600 2000 2500
Altura máx. torneado mm 1200 1200 1600 1600
Velocidad torneado rpm 3-300 3-250 5-200 5-160
Carga útil Kg 5.000 8.000 12.000 15.000

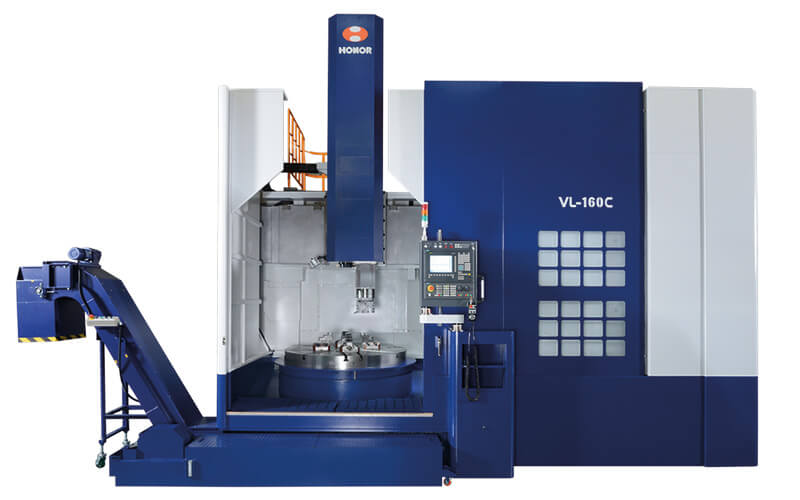

HonorSeiki se caracteriza por fabricar tornos verticales especialmente robustos y precisos, y adaptados a las necesidades de fabricación de los clientes.  Dentro de este modelo el más vendido es el modelo VL 160,  con plato de 1600 mm y capacidad de torneado hasta 2000 mm, cargador de herramientas, posibilidad de eje C y herramientas motorizadas.  Toda la máquina es de fundición con una columna monobloque simétrica que permite disminuir la distancia del travesaño al centro de la herramienta permitiendo un mecanizado mucho más robusto.   El giro del plato es accionado por una corona piñón con un rodamiento Timken de rodillos, y accionado por un motor de cabezal con caja una caja de cambios de 2 gamas.  El eje C es accionado por un servomotor independiente. Una de las ventajas de los tornos HonorSeiki es el sistema SolidLock que es un sistema de amarre de cabezales al RAM que especialmente rígido y que permite el uso de cabezales angulares y herramientas especialmente pesadas.   El travesaño que soporta el RAM se desplaza verticalmente a lo largo de varias posiciones fijas en las que se produce un enclavamiento perfectamente asegurado a través de dos cilindros hidráulicos. Esto permite mecanizar piezas hasta 2100 mm de altura.

Torno Vertical con RAM serie media VL 66 – VL 86 – VL 100

Torno Vertical con RAM serie media VL 66 – VL 86 – VL 100

Imágenes

Características

MODELO VL 66 VL 86 VL 100
Ø máx. volteo mm 850 950 1200
Ø máx. torneado mm 850 920 1200
Ø plato mm 610 800 1000
Altura máx. torneado mm 650 650 650
Velocidad torneado rpm 5-700 5-600 3-400
Carga útil Kg 150 2000 3500
Estos modelos VL 66 - VL 86 y VL 100, tienen el travesaño fijo y están destinados para el torneado de piezas pequeñas pero que debido a su resistencia necesitan de un alto par de mecanizado, sería el caso de anillos de acero inoxidable, válvulas de inconel o duplex, super duplex.  En el modelo VL 100 existe la posibilidad de colocar el travesaño móvil como opción.
