Serie M. JHV 1100-1200

Serie M. JHV 1100-1200

Características

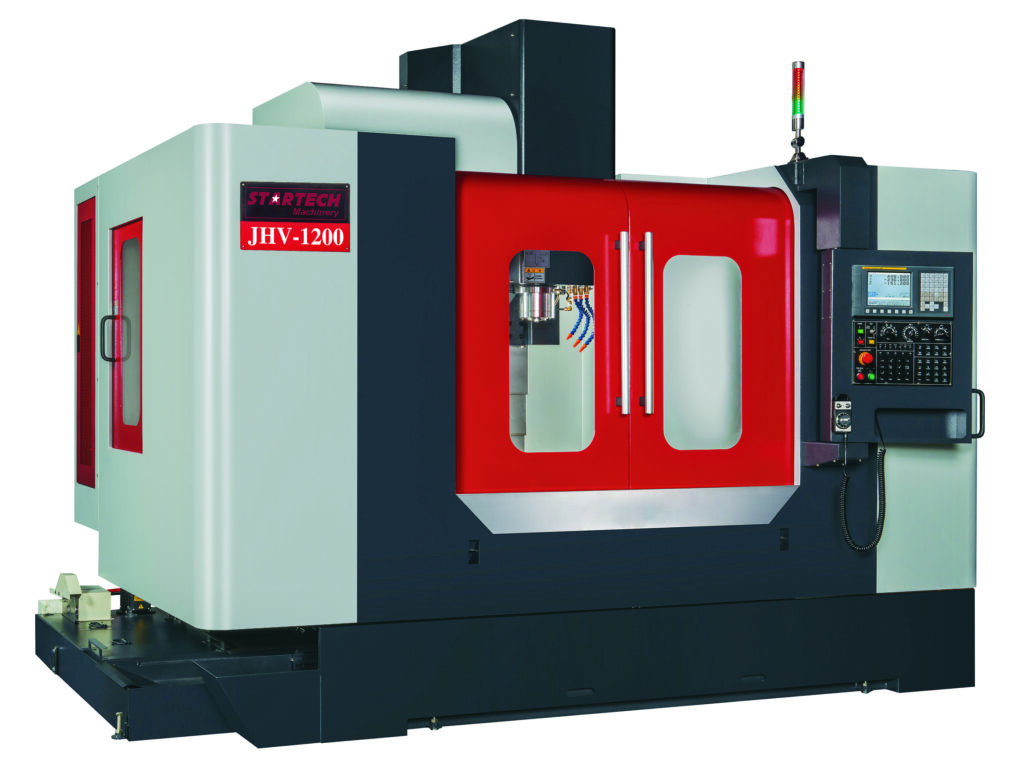

Centro de mecanizado vertical guías lineales STARTECH

JHV 1100

JHV 1200

CNC Pantalla 10,4 + Manual Guide

Fanuc 0i MF

Fanuc 0i MF

Recorridos Recorridos X – Transversal mm

1.100

1.200

Recorrido Y – Ancho mm

650

650

Recorrido Z – Alto mm

610

610

Distancia nariz husillo a mesa (min.-máx.) mm

120-730

150-870

Mesa Dimensiones mesa mm

1.250×630

1.350×630

Máximo peso admitido Kg

800

800

Cabezal Tipo Trasmisión

Polea

Polea

Cono

BT40

BT40

Revoluciones rpm

10.000

10.000

Potencia motor (S1/S6) Kw

11/15

11/15

Avances Avance rápido (X/Y/Z) m/min

30/30/24

30/30/24

Avance trabajo mm/min

1-15.000

1-15.000

Cambiador de herramientas Tipo de brazo posiciones

24

24

Dimensiones y Peso Largo x Ancho x Alto

mm

3.750×2.600×2.950

3.750×2.600×2.950

Peso Kgs

7.300

7.800

Otros Extractor de virutas Tipo

 sin fin (o cadena)

 sin fin (o cadena)

Tipo de guías lineales Hiwin

De bolas (o rodillos)

De bolas (o rodillos)

Refrigeración interna con filtro BAR

NO/ 20 bar

NO/ 20 bar
