Características

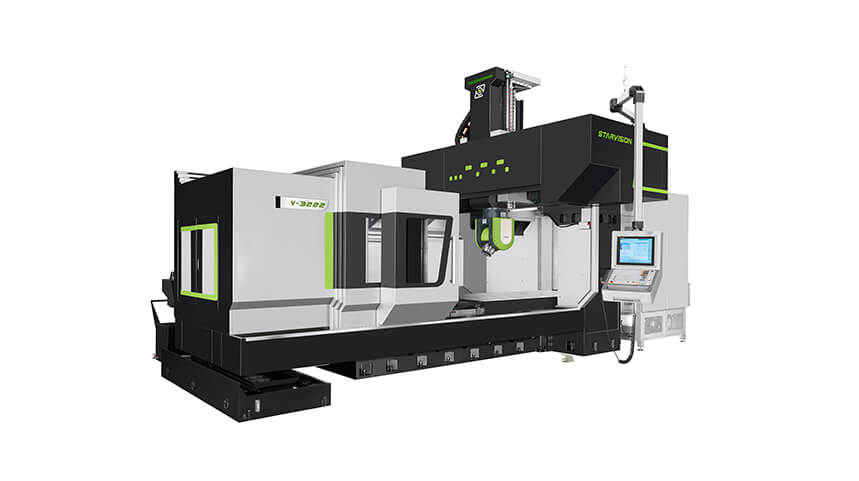

La Fresadora Puente de 5 ejes de Starvision cuenta con alta velocidad y precisión, para satisfacer perfectamente la demanda de mecanizado de aluminio en la industria aeroespacial.
- Al maximizar el uso del diseño modular, el recorrido del eje X de hasta 10.200 mm, el recorrido del eje Y de hasta 4.300 mm y el recorrido del eje Z de hasta 1.200 mm.
- El eje Z está equipado con cuatro guías lineales tipo rodillo de SCHNEEBERGER, con alta precisión de posición y baja abrasión. El diseño de cuatro guías ofrece el mejor soporte estable para el cabezal.
- La escala lineal HEIDENHAIN de 3 ejes es un accesorio estándar para garantizar la precisión.
- El controlador HEIDENHAIN TNC 640 muestra un control de movimiento completo y excelente para aplicaciones de mecanizado de 5 ejes.
|
V-6231/34 |
||
|
Eje X |
mm |
6,200 |
|
Eje Y |
mm |
3,100/3,400 |
|
Eje Z |
mm |
1000 |
|
Distancia de la nariz del husillo a la mesa |
mm |
110-1,110 |
|
Distancia entre dos columnas |
mm |
2,500/2,800 |
|
Mesa de trabajo |
||
|
Longitud de la tabla |
mm |
6,000 |
|
Ancho de la tabla |
mm |
2,000 / 2,400 |
|
Carga de tabla |
kg |
17,000 |
|
Huso |
||
|
Husillo cónico |
– |
HSK-A100 |
|
Velocidad del husillo |
Rpm |
20,000 |
|
Motor del husillo |
kilovatio |
54 |
|
ATC |
||
|
Capacidad del cargador de herramientas |
40 |
|
|
Tamaño máximo de la herramienta |
mm |
Ø75/150 |
|
Longitud máx. de la herramienta |
mm |
300 |
|
Peso máx. de la herramienta |
kg |
8 |
