Fresadoras Puente Guías Lineales

Starvision Linear Guideway LG SERIES

Características

Modelos Fresadora Puente Guías Lineales Starvision

  • Serie DX. Diseño de guía lineal con alta precisión, solución perfecta para un mecanizado eficiente y un corte rápido.

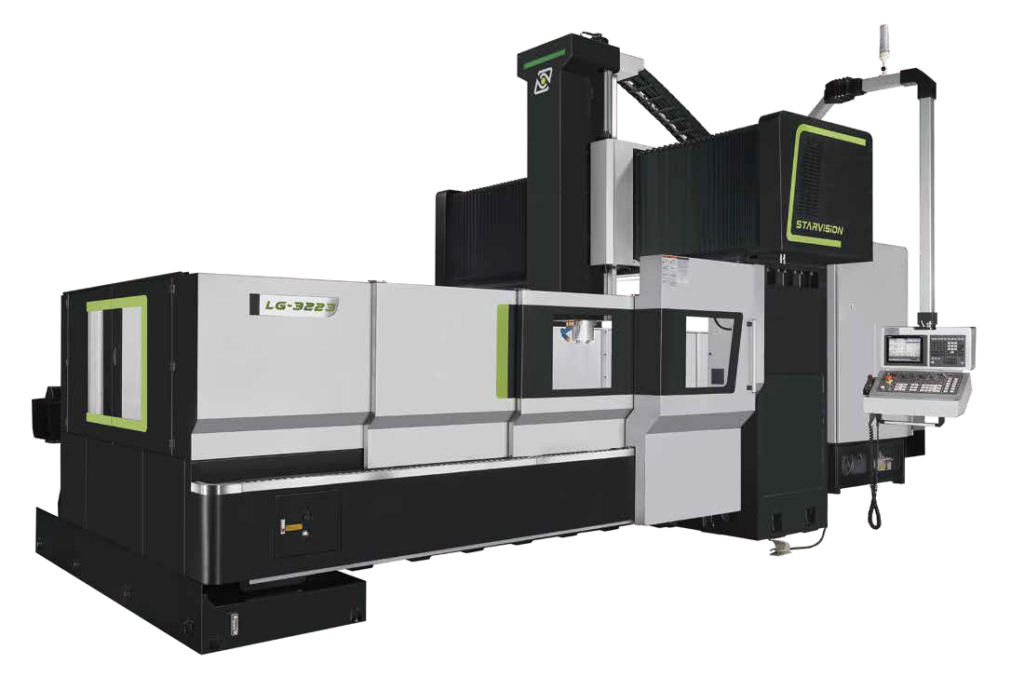

  • Serie LG. Modelo equipado con dos juegos de guías lineales óptimas R65 en los ejes X e Y.

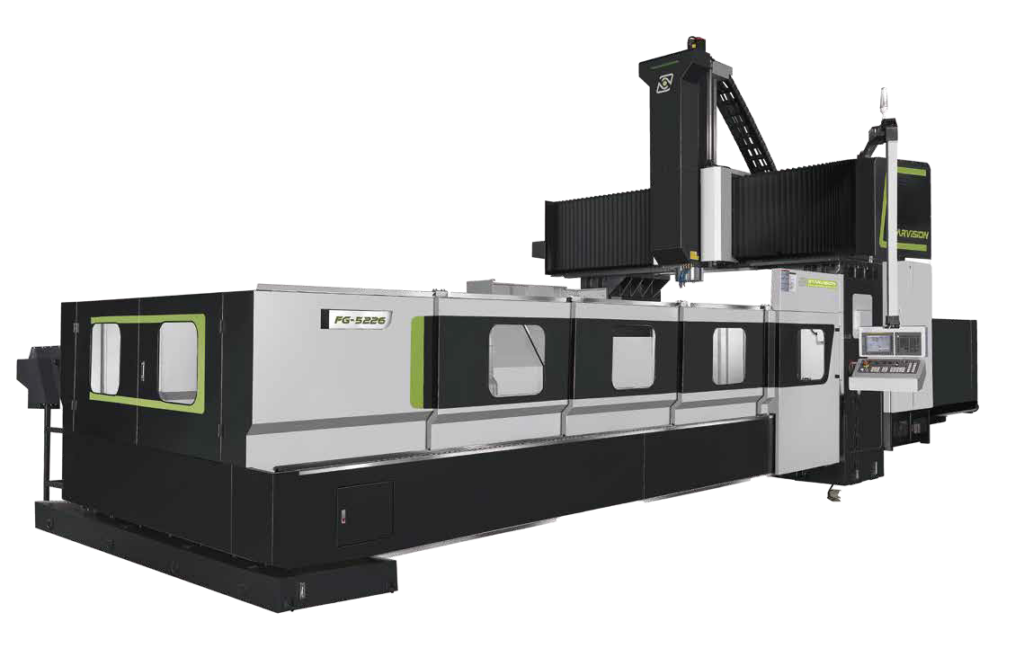

  • Serie FG. Base equipada con tres juegos de guías lineales R55 y una mesa de trabajo más amplia.

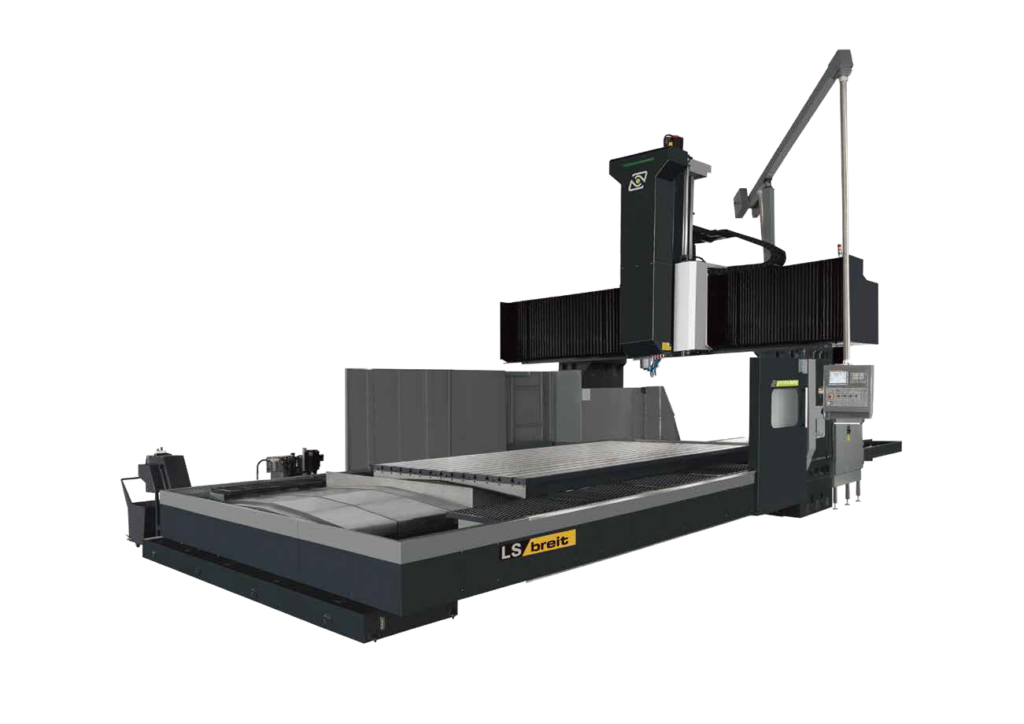

  • Serie LS. Tiene una estructura muy rígida, con tres juegos de guías lineales R65 en el eje X, asegurando un movimiento axial estable. Es la mejor opción para el mecanizado de piezas de tamaño grande.


DX – 4216/20

LG-6223

FG-10226

LS-10240/45

Eje X

mm

4,200

6,200

10,200

10,200

Eje Y

mm

1,600/2,000

2,300

2,600

4,000/4,500

Eje Z

mm

800

1000

1000

1000

Distancia de la nariz del husillo a la mesa

mm

150-950

150-1,150

150-1,150

150-1,150

Distancia entre dos columnas

mm

1,700/2,100

2,500

2,800

4,200/4,700

Mesa de trabajo



Longitud de la tabla

mm

4,000

6,000

10,000

10,000

Ancho de la tabla

mm

1,400 / 1,700

2,000

2,400

2,800

Carga de tabla

kg

12,000

19,000

25,000

40,000

Huso



Husillo cónico

BT-50 / ISO-50 / CAT-50

BT-50 / ISO-50 / CAT-50

BT-50 / ISO-50 / CAT-50

BT-50 / ISO-50 / CAT-50

Velocidad del husillo

Rpm

4,500

6,000

6,000

4,200

Motor del husillo (cont./30 minutos clasificados)

kilovatio

18,5

18,5

18,5/22

22/26

ATC



Capacidad del cargador de herramientas



32

32

32

32

Tamaño máximo de la herramienta

mm

Ø125/245

Ø125/245

Ø125/245

Ø125/245

Longitud máx. de la herramienta

mm

350

350

350

350

Peso máx. de la herramienta

kg

20

20

20

20
